求助:关于pads的异形焊盘绘制

录入:edatop.com    点击:

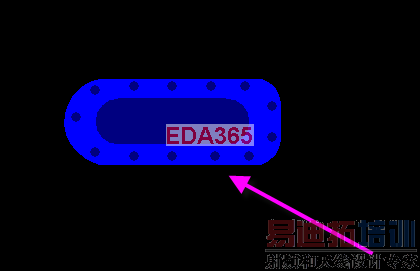

1.上面的“异形焊盘”是怎么做出来的?还有焊盘上的很多"盲孔"。
2.钻孔如何和焊盘区分开来呢,我的display colors没有设置这个的选项。我是pads2005
谢谢。

没人气啊,论坛

没人气啊,论坛

先做中间的椭圆孔,再画copper进行组合.
然后继续放那些小孔.


孔.rar

JIMMY ,你真是个超级大的大好人 都做好了.

版主很牛的,真正的高手!

樓主的零件應該是Allegro current sensor.....
