集成RF变压器的高线性度有源变频混频器简化RF设计

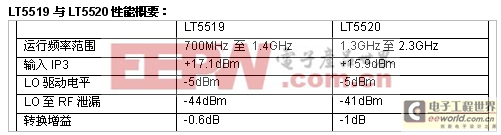

集成了RF变压器的高线性度上变频RF有源混频器，能够提供卓越性能、线性度和低功率消耗。LT5519和LT5520有源混频器理想地结合了低失真、低 LO(本地振荡器)驱动要求、端口至端口高度隔离、低转换损耗、以及易用等性能。LT5519在0.7GHz 至1.4GHz范围内运行，LT5520则涵盖1.3GHz至2.3GHz频带，而不需要外置的匹配组件。此外，它们单端运行简化了设计工作。这些设备满足了无线基础设施市场的性能要求，能够应用在蜂窝基站、线缆调制解调器、视频点播头端设备及高性能卫星收发器。

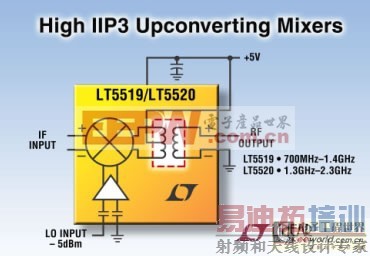

为保证单端输出的运行，LT5519和LT5520在芯片上集成了一个RF输出变压器。在器件的整个工作频率范围内RF端口内部50Ohm匹配，从而无需外置的频率匹配组件。这使得系统工程师的工作进一步简化，同时增强了最终产品的可重复性能与可生产性。

LT5519和LT5520具有内置LO放大器，无需外置LO缓冲器。该LO端口也是为单端驱动设计，内部提供50Ohm匹配，无需外置的匹配组件。当用在无线发射器中时，该设备极高的LO到RF端口至端口隔离极大地降低至RF输出的LO泄漏，这泄漏能严重干扰在其它频段的无线电设备和无法满足辐射标准要求。因此，整个解决方案最大限度地减少使用价格昂贵的RF滤波，减少了外置组件，并极大地降低了整体成本。

LT5519和LT5520使用单5V电源。它们运行时消耗电流一般为60mA，在关断模式下仅消耗1微安。LT5519和LT5520采用小型4mm x 4mm 16引线塑料QFN表面贴装封装。以1,000 件为批量，每件起价为4.15美元。
