有 有真相的开关电源AC220V转DC12V2A总结

录入:edatop.com    点击:

1选择开关电源控制器

AC220V转DC12V/2A电源应用了绿色低功耗开关电源控制器TMG0X65,根据其典型输出公率表,应该用TMG0565。

有图有真相的开关电源AC220V转DC12V2A总结

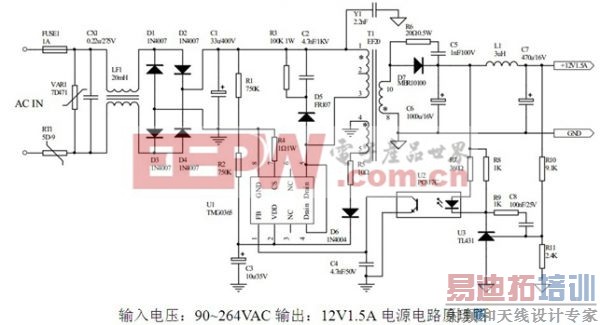

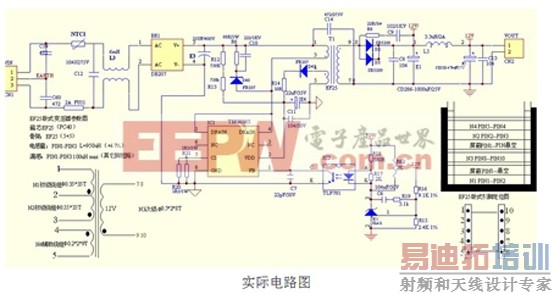

2根据典型电路确定器件参数

有图有真相的开关电源AC220V转DC12V2A总结

有图有真相的开关电源AC220V转DC12V2A总结

3调试时所遇问题

3.1、上电后,空载时输出DC12V;上负载后,负载电流升至100mA时,输出电压为从12V跳到4点几伏再跳回12V,如此循环。怀疑是VDD发生了过压保护,即VDD电压超过了23V时,电路会进入过压保护,输出脉冲会立即停止,指导VDD掉到欠压后电路重启。其现象就是电路启动--过压保护--欠压--电路启动。用万用表测VDD电压,VDD的电压超过23V,再掉到七八伏再上升再掉到七八伏。将变压器中给芯片供电的线圈减小匝数,问题得到缓解。

3.2、上个问题只是得到缓解,并没有彻底解决。当负载电流持续增大时,R20、R21电阻烧毁,刚开始用的是普通的贴片电阻,看数据手册得知CS限流电阻的功率需在1W左右,而普通的贴片电阻的额定功率为1/4W,后来改成直插的额定功率为1.5W的电阻。

3.3、当负载电流增大至五六百毫安时,TMG0565芯片被击穿。后来才知道是变压器的初级线圈的电感太大所致,变压器的初级线圈电感在950uH左右,漏感最大100uH,而这个变压器的初级线圈电感达到了900mH,所以在电流增大时导致了芯片被击穿。更换了新的变压器之后问题解决了。
