看版主讲解电源效率的磁性元件损耗

电源中的磁性元件一般就是指电感与变压器，这里我们这种讨论初次级隔离的变压器，因为这种变压器在开关电源中应用最为广泛。

变压器的作用大致是提供初次级的电气隔离，使输出电压或升或降，传送能量；变压器设计的好坏直接关系到整个电源系统的安规，EMC，效率，温升，输出的电气性能参数，寿命，可靠性，甚至会导致系统的崩溃。

升压变压器的难点，楼上已经指出来了，因为绕组的圈数太多，漏感与分布电容很难两全其美;这个时候我觉得应该从以下几个方面着手：

1、在选择变压器的时候，如果结构尺寸允许的话，我们尽量选择高长型(立式)或窄长(卧式)型的，因为这种变压器单层绕线圈数多，可以有效降低绕线的层数，增加初次级的耦合，减小层间电容。

2、优化绕线顺序，使初次级能增减耦合面积；曾经用过这种绕法：1/3次级--1/2初级--1/3次级--1/2初级--1/3次级，结果表明此种绕法漏感可以小很多。

当然这种变压器绕制工艺稍显复杂，成本稍高，但还是可以接受。

3、层间电容大家都知道，每层之间加黄胶带，便可减少层间电容。

当然这些措施都是在考虑安规与EMC的情况下，做出的改进；对于升压电源，漏感与层间电容如果处理不好很容易引起振荡，使电源的EMC不好过，效率不高，有时会莫名其妙的炸MOS管(我实际碰到过的情况)。

我们知道变压器的损耗分为铁损与铜损，先来说说铁损吧。

变压器的铁损包括三个方面：

一是磁滞损耗，当交流电流通过变压器时，通过变压器磁芯的磁力线其方向和大小随之变化，使得磁芯内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗。

二是涡流损耗，当变压器工作时。磁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。涡流的存在使磁芯发热，消耗能量，这种损耗称为涡流损耗。

三是剩余损耗，在磁芯磁化或反磁化的过程中，磁化状态并不是随磁化强度变化而立即变化，有个滞后时间，滞后效应便是引起剩余损耗的原因。

从铁损包含的三个个方面的定义上看，只要控制磁力线的大小便可降低磁滞损耗，减少磁芯与磁力线垂直的面积可以减少涡流损耗。

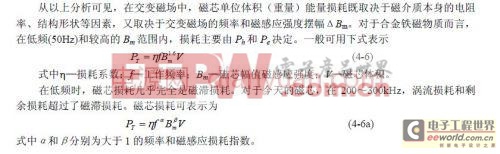

赵老师在《开关电源中磁性元器件》一书中指出：

由上面的话可以看出，在磁芯材质与形状，体积等都确定的情况下，变压器的铁损与变压器的工作频率以及磁感应强度摆幅deltB成正比。磁滞在低场下可以不予考虑，涡流在低频下也可忽略，剩下的就是剩余损耗。在磁感应强度较高或工作频率较高时，各种损耗互相影响难于分开。故在涉及磁损耗大小时，应注明工作频率f以及对应的Bm值。但在低频弱场下，可用三者的代数和表示：tanδm= tanδh+tanδf+tanδr。式中tanδh tanδf tanδr分别为：磁滞损耗角正切，涡流损耗角正切，剩余损耗角正切。各种损耗随频率的变化关系如图。

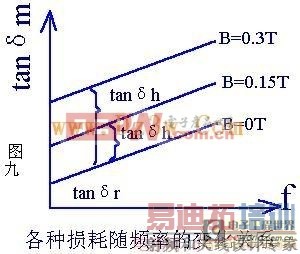

由图可见，剩余损耗和B的大小无关，但随频率增大而增大。而磁滞损耗随B的增加增大，涡流损耗则和频率成线性变化。了解了这些就可知：在正激和桥式电源中，磁芯损耗着重考虑涡流损耗。在反激变压器和储能电感中，既要考虑涡流损耗又要考虑磁滞损耗，尤其是DCM方式工作的电源，磁滞损耗是第一位的。所以可以确定，做电源时第一点就是根据电源的工作频率选取相应的磁芯材料。

下面我们开始来讨论下变压器的铜损：

变压器的铜损即变压器绕组的损耗，包含直流损耗与交流损耗。

直流损耗主要是因为绕变压器的铜漆包线，对通过它的电流有一定的阻抗(Rdc)而引起的损耗。此电流指的是各个绕组电流波形的有效值。直流损耗跟电流大小的平方成正比。

相对来说，交流损耗就复杂得多，包含绕组的趋肤效应，临近效应引起的损耗，同样还包括各次谐波引起的损耗。

先说直流阻抗，形成原因上面说了。下面我们来分析怎样减少直流损耗：

首先，给出直流损耗计算公式：Pdc=(Irms)^2*Rdc

由上面的公式可见，对于电流有效值一定的情况下，只要降低绕组的直流等效电阻就可以降低绕组的直流损耗。我们知道绕组的电阻与材质，长度，截面积甚至温度(关系很小)等有关，那么我们就可以采用如下方法来降低绕组的直流损耗：

1、采用电阻率小的导体来绕制变压器，一般采用铜漆包线，尽量不用铜包铝漆包线或铝漆包线

2、在变压器窗口面积允许的情况下，尽量用大一点的等效截面积的漆包线(单根线不要超出穿透深度，后面会分析)

3、适当减少绕组的匝数(会增加铁损)，慎用！

网友allen-leon：

适当减少绕组的匝数(会增加铁损)，慎用？可否请讲讲为何减小绕组匝数慎用？

答：减少匝数的话，就意味着变压器的磁通密度变化范围更宽，引起铁损的增加。所以，需要谨慎考虑使用。

网友jepsun：

冰老师：用铜包铝的线怎么样

答：用铜包铝线的话，同样线径的漆包线，直流阻抗会增加，发热更大。交流损耗包含很多方面，如漏感与层间电容的振荡引起的损耗，布线杂散电感与杂散电容引起的损耗等等，但最主要的就是集肤效应与临近效应引起的损耗。

先来看看集肤效应的定义：

集肤效应又叫趋肤效应，是指导体通过交流电流时，在导体截面中，存在边缘部分电流密度大，中心部分电流密度小的现象。

肌肤效应产生的原理比较复杂，简单的表述为：

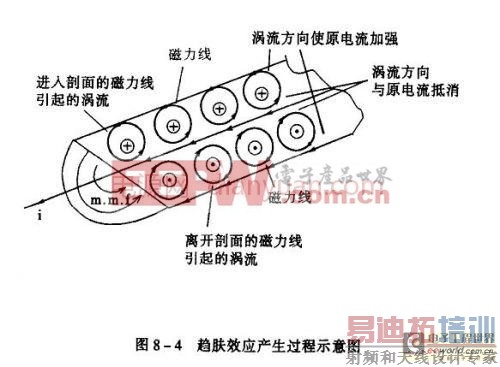

如上图，设流过导体的电流为i，方向如图。根据右手法则， 则要产生m.m.f的磁场，并垂直电流方向，如图的八个小圆圈就是进入与离开道题的磁力线。根据法拉第电磁感应，磁力线通过导体会产生涡流，方向如图中8个小圆圈周围的大圆圈方向所示。

由图可知，涡流的方向加强了导体边缘电流，抵消了导体中心的电流，这便是集肤效应产生的原理。

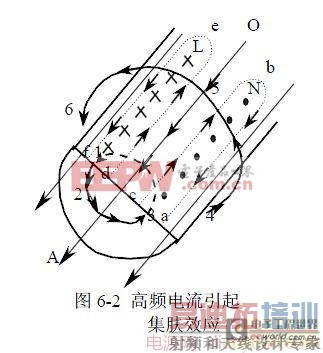

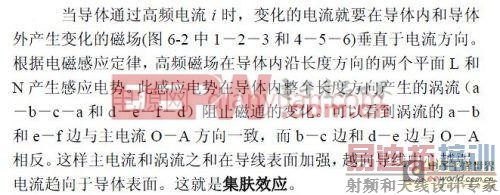

关于集肤效应，赵修科老师在《开关电源中的磁性元件》一书中有过详细的论述

在这里再引入一个名词：穿透深度

定义：当导通流过高频电流时，由于趋肤效应导致电流从导通表层流过，此表层的厚度称为穿透深度或趋肤深度，用“Δ”表示。需要说明的是穿透深度指的是导体的半径。穿透深度跟工作温度，导体的电阻率，导体的相对磁导率以及频率等因素有关。

其计算公式为：

Δ=65.5/√f(mm) 20℃

Δ=76.5/√f(mm) 100℃

公式我就不推导了，有兴趣可以参阅相关资料。

由上面的公式不难看出，工作频率越高，导线的穿透深度就越低，所以广大工程师在设计变压器的时候，一定要考虑频率对导线的穿透深度影响。

网友wsh5106：

请教：关于集肤效应的解释~

赵老师书里的如楼主帖出的，方向是以电流增大为例的吧，如果按赵老师上面的解释，电流变小的时候，会得出相反的结论！而且上面的解释，好像没有与频率高低联系起来吧~对于这个的理解，我一直有这疑问，望指教~

答：兄弟，你的理解有误。

电流减少，但电流的方向还是不变的，所以产生的磁场方向还是不变的；这里只是解释了集肤效应产生的原理，所以没有提频率的影响，我是这样理解的：频率越高，那么电流变化率越大，就意味着产生磁场强度越强，也就是说产生的涡流对中心的电流阻碍作用就越大，所以就有了一个穿透深度的问题。临近效应

定义：

当两个相邻导体流过方向相反的电流时，相互之间会产生磁动势，而磁动势在对方的导体中会产生涡流，此涡流导致导体相互靠近的地方电流加强，而相互远离的地方电流减弱。

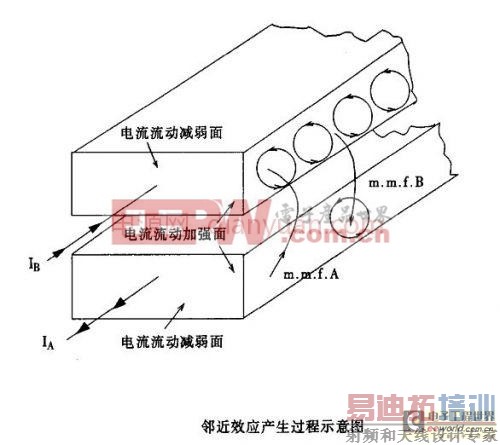

由上图可知，临近效应导致导体有部分流过的电流小甚至不流过电流，而有一部分流过的电流则很大，这个会引起很大的热损耗，在导线较粗的情况下尤为明显。实践证明，临近效应跟绕线的层数密切相关，临近效应随绕线层数的增加呈指数规律增加。

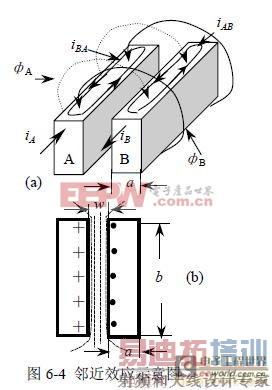

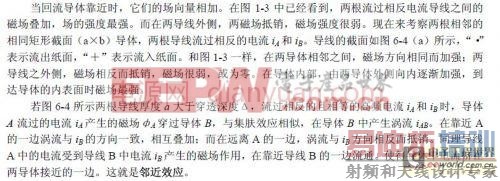

关于临近效应的产生原理，赵修科老师有非常详细与精彩的分析

我是新手，我提几个菜鸟问题！请教了。

1.变压器绕法有几种啊？哪种相对好？譬如漏感和耦合方面。

2.变压器一般温度小于85度最好吗？高几度会怎么样？

3.功率多大选择多大的磁芯，是根据什么？还是靠经验来选择的？

答：1、变压器的绕法有无数种，那种相对较好也无法回答，因为变压器结构，电路拓扑不同，所采用的绕法也会不相同。

2、磁芯的最佳工作温度为80-110度，你可以根据结构与散热条件来等因素来设定磁芯的温度，不过实际的工作稳定往往不是某几个因素能决定的。

3。关于选择磁芯，可以根据AP法来计算。当然还有许多因素共同决定的，比如结构尺寸，散热条件，电路拓扑，成本，温升要求，效率，输出电压的路数，输入输出电压电流的大小……。

总之这些不是一句话能说清楚的，选择合适的磁芯，需要丰富的理论与实际工程经验。
