基于电流型开关电源的电源系统设计方案与研究

录入:edatop.com    点击:

电流型 控制的开关电源系统有三种控制方式:即峰值电流控制、平均电流控制和滞环电流控制。图1所示即为电流型控制的开关电源系统结构框图。它包含有两个负反馈控制环:内环是电流环,外环是电压环。电压控制器的输出控制信号ue作为电流环的给定信号;电流环由电流检测(如直流电流互感器)、处理(I-U转换)和电流控制器等组成;被检测的电流可以是电感电流iL,也可以是主开关管的电流iv,通过电流检测电阻Ri,将检测到的电流(iL或iv)转换成电压iLRi或ivRi,然后再与电流给定信号ue进行比较,并将得到的误差信号经过电流控制器放大之后,通过PWM脉冲调制器进行调制,产生出占空比d去控制开关转换器的主开关管V的通/断。为了介绍简单,本文只介绍连续导电模式(CCM)。

基于电流型开关电源的电源系统设计方案与研究

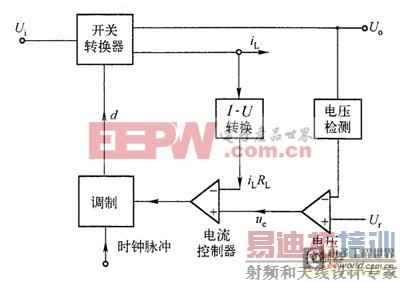

图1电流型控制的开关电源系统结构框图v(s)为电压控制器(补偿网络)的传递函数;ki(s)为电流控制器(补偿网络)的传递函数;Fv、Fm分别为电压检测元件和脉宽调制器的传递函数;Ri为电流采样电阻。

基于电流型开关电源的电源系统设计方案与研究

图2电流型控制的开关电源系统方框图
