解决基于反激拓扑电路中连续工作状态的疑惑

录入:edatop.com    点击:

资料上说反激拓扑电路处于连续工作状态时,应满足Vo=Vi*(D/1-D)*(Ns/Np),其输出电压与负载的大小无关。

对此理解是在连续工作态时变压器中始终是储存有一部分能量的,因为开关管由截止变导通的瞬间次级绕组的电流并未降到0,初级绕组的电流也并非从0开始上升。在开关管截止期间变压器所释放出的能量其实是开关管导通期间变压器所蓄入的能量,两者是平衡的,它自身原来就有的那部分能量并未消耗。

假设当负载加重时,Io要变大,Vo、Vi和D都保持不变,那么此时负载多消耗的能量就由变压器始终储存的那部分能量来供给,但却没有新的能量补充进来,那部分能量终究是有限的,如果若干个周期之后消耗殆尽了会怎样呢 是不是就进入不连续工作状态了呢?

同理,当负载减轻时,每个周期都会有一部分能量剩余下来储存在变压器中,变压器中积蓄的能量会越来越多,磁心会饱和,这违背了磁通复位的原则啊。

解决基于反激拓扑电路中连续工作状态的疑惑

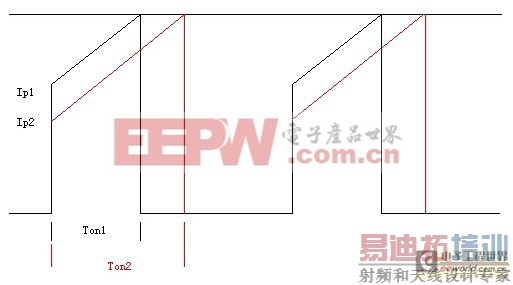

结合上面的图说说自己的理解,Rs上的电压波形应为黑线所绘波形(最上面的那条黑色横线代表UC3842内部电流检测比较器的反向端电平),开关管导通瞬间原边的起始电流为Ip1。在负载不变的情况下这是一个稳定的工作状态。资料上说反激拓扑电路处于连续工作状态时,应满足Vo=Vi*(D/1-D)*(Ns/Np),其输出电压与负载的大小无关。

对此理解是在连续工作态时变压器中始终是储存有一部分能量的,因为开关管由截止变导通的瞬间次级绕组的电流并未降到0,初级绕组的电流也并非从0开始上升。在开关管截止期间变压器所释放出的能量其实是开关管导通期间变压器所蓄入的能量,两者是平衡的,它自身原来就有的那部分能量并未消耗。

假设当负载加重时,Io要变大,Vo、Vi和D都保持不变,那么此时负载多消耗的能量就由变压器始终储存的那部分能量来供给,但却没有新的能量补充进来,那部分能量终究是有限的,如果若干个周期之后消耗殆尽了会怎样呢 是不是就进入不连续工作状态了呢?

同理,当负载减轻时,每个周期都会有一部分能量剩余下来储存在变压器中,变压器中积蓄的能量会越来越多,磁心会饱和,这违背了磁通复位的原则啊。

解决基于反激拓扑电路中连续工作状态的疑惑

结合上面的图说说自己的理解,Rs上的电压波形应为黑线所绘波形(最上面的那条黑色横线代表UC3842内部电流检测比较器的反向端电平),开关管导通瞬间原边的起始电流为Ip1。在负载不变的情况下这是一个稳定的工作状态。
