采用LTC3866提高电流式开关电源效率的方法

特点

LTC3866采用恒定频率峰值电流模式控制架构，从而可确保逐周期峰值电流限制和不同电源之间的均流。

该器件尤其适用于低压、大电流电源，因为其独特的架构能提高 电流 检测电路的信噪比。这允许LTC3866能以由DCR非常低(1mΩ或更低)的电感器产生小的采样信号工作，这在大电流电源中可提高电源效率。提高信噪比可最大限度地减小由开关噪声引起的抖动，而这有可能使信号产生讹误。凭借精心的PCB布局，LTC3866可对低至0.2mΩ的DCR值采样，尽管在这种极端情况下，应该额外考虑PCB和焊料电阻。

如图1所示，LTC3866有两个正的采样引脚(SNSD+和SNSA+)以采集信号，并在内部对信号进行处理，这在响应低压采样信号时，可使信噪比改善14dB(5倍)。电流限制门限仍然是电感器峰值电流及其DCR值的函数，而且可以用ILIM引脚以5mV的步进在10mV至30mV的范围内准确设定。在整个温度范围内，器件至器件的电流限制误差仅约为1mV。

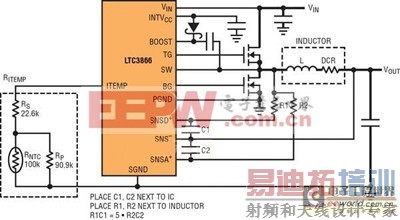

图1：具超低电感器DCR的LTC3866电流采样电路。大电流通路用粗线显示

LTC3866还具备精确的0.6V基准，而且其保证的容限为±0.5%，这就可以提供0.6V至3.5V的准确输出电压。其差分远端VOUT采样放大器使LTC3866非常适用于低压、大电流应用。应用

图2显示了一款以非常低的DCR完成采样的高效率、1.5V/30A降压型转换器。在这个设计中采用了一个DCR=0.32mΩ的电感器，以最大限度地提高效率。

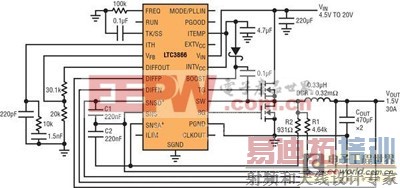

图2：以非常低的DCR完成采样的高效率、1.5V/30A降压型转换器

不同工作模式的效率如图3所示。在12V输入电压时，满负载效率高达90.3%。与采用1mΩ采样电阻器和具备相同功率级设计的电源相比，这大约改善了1.4%。在没有任何空气流动时，热点(底部MOSFET)的温度仅上升39.6°C(如图4所示)。在这张图中，环境温度大约为23.8°C。

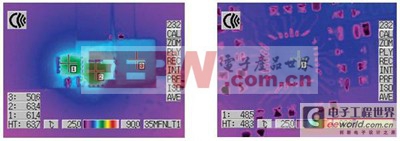

图4：图2电路的热量测试独特的设计提高了效率以及噪声灵敏度。在采用非常低的0.32mΩ电感器DCR时，最差情况的开关节点抖动减轻了60%，如图5所示。

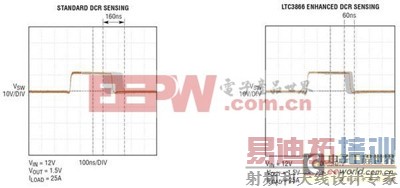

图5：在12V输入、1.5V/25A输出时，对开关节点抖动的比较

LTC3866的另一个独特之处是短路软恢复。内部软恢复电路保证，当电源从短路情况恢复时没有过冲(如图6所示)。

图6：短路测试

结论

在小型4mmx4mm、24引脚QFN封装中， LTC3866 提供了丰富的功能。具电流模式控制的独特和超低DCR电流采样使LTC3866非常适用于具备高效率和高可靠性的低压、大电流应用。跟踪能力、强大的内置驱动器、多芯片工作和外部同步功能都是该芯片的特色。LTC3866非常适用于电脑和电信系统、工业和医疗仪器、以及DC配电系统。
