浅谈艾默生HD22020-2型电源与PSM-A监控模块

发电厂的直流电源系统就如人体的心脏与血液系统，一旦发生异常，轻则导致设备故障，重则引发事故停机。也由于设备性质的特殊性，维修和更换的机会极为有限，所以它的安全与稳定运行，极大地制约了发电企业的安全生产局面。在该厂原直流系统设备老化以后，经过多方收集资料并进行比较，决定选择深圳艾默生网络能源公司HD22020-2型电源进行更换替代原直流电源装置。

设备简介

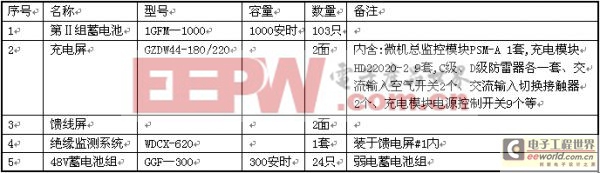

设备规范

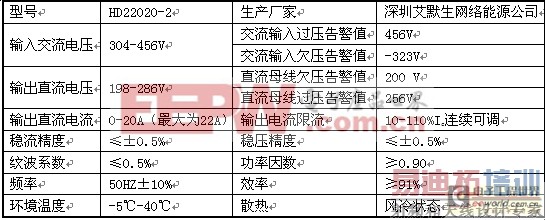

充电装置

220V直流系统正常运行方式

220V直流系统为双母线接线。正常运行时220V直流Ⅰ母线与220V直流Ⅱ母线分段运行。Ⅰ组蓄电池接在220V直流Ⅰ母线，Ⅱ组蓄电池接在220V直流Ⅱ母线，母线联络刀闸断开运行(两组蓄电池不准并列运行)。

1 蓄电池组采用浮充电运行方式，即蓄电池组和硅整流器并联在母线上，浮充硅整流器除供220V直流Ⅰ母线负荷外，同时以小电流向蓄电池组进行浮充电，以补偿蓄电池组的自放电。

短充电机正常处于停用。当蓄电池组大充、放电、短充电、浮充设备故障时均可投入运行。

2 蓄电池组切换的放电臂正常切至104号蓄电池的位置，充电臂应在升到头的位置，当母线电压变动时，只应调节浮充电流，而不应改变放电臂的位置。

蓄电池组应工作在浮充电状态。#1充电屏经220V直流Ⅱ母线#1馈线屏上11K带220V直流Ⅱ母线及#1、#2馈线屏运行，同时对蓄电池浮充电，在下列情况时，充电装置将自动进入均衡充电状态：

2.1 蓄电池组连续工作2400小时后转均衡充电。定时均衡充电时间为720分钟。

2.2 电池容量下降到一定程度时转均衡充电。容量比=(现有容量÷标称容量)×100%。转均衡充电容量比设置在80%。充电电流大于转均衡充电参考电流时转为均充，转均衡充电参考电流设置为0.06C10 A(C10——蓄电池10小时率容量)。

2.3 #1充电屏及#2充电屏配置高频充电器各一套(每套8+1冗余配置，单只整流模块20A)，短充屏可在220V直流Ⅰ母线与220V直流Ⅱ母线之间切换，在二期浮充装置退出运行时，可手动投入短充屏运行。浮充电、短充电设备及蓄电池组应由专职人员进行检查、维护。

正常情况下，直流母线电压应保持高于额定值的3—5%;如母线电压过高或过低，应调节浮充电流。

浮充装置运行规定

PSM-A 监控模块正常运行面板指示灯及键盘含义：监控模块上设有电源指示灯和告警指示灯。开启监控模块的电源开关后，绿色电源指示灯常亮。当监控模块发生告警时，将点亮面板上的红色指示灯，同时蜂鸣器长鸣。，按下消音开关后，告警音消失，但告警指示灯直到告警消失后才能熄灭。

1 键盘有四种类型：功能键、数字键、方向键和复位键

功能键：功能键根据菜单提示动态定义。

数字键：数字键有两个功能，一是直接输入参数，一是选择对应的菜单选项。

方向键：方向键有上下左右四个键。上下键实现光标在一屏内的上下项目之间的转移;左右键可以选择给定的参数项。

复位键：复位监控模块。在对充电模块进行维护级设置后，应按复位键对监控模块进行复位，系统重新初始化进入程序。告警时不需按复位。

2 GZDW44-180/220充电模块正常运行面板指示灯含义

在充电模块的面板上有电源指示灯，保护指示灯，故障指示灯和电压、电流显示表头。电源指示灯：指示充电模块内部工作电源是否正常。保护指示灯：指示充电模块处于保护状态，包括交流输入过/欠压，输入缺相，输出欠压等。故障指示灯：指充电模块因故停止输出，且故障因素消除后，模块仍不能恢复工作，如输出过压等。电压电流显示表头：指示充电模块输出的电压和电流，有切换开关来切换显示。

浮充屏及短充屏均有两路交流电源(一路工作电源，一路备用电源)，交流电源送电到屏后交流接触器吸合要经过8秒延时。在两路电源均正常时，装置自动工作在工作电源作为输入电源。工作电源故障时，装置自动切换至备用电源。

3 浮充屏及短充屏均有九个充电模块。正常情况下，#1—#8充电模块工作(空气开关合闸)，#9充电模块备用(空气开关断开)。

浮充屏或短充屏转运行操作步骤：检查二期浮充屏或短充屏符合转运行条件，合上浮充屏至220V直流Ⅱ母线母线刀闸1K和11K(或合上短充屏至220V直流Ⅱ母线母线刀闸QK)。检查浮充屏或短充屏的两路交流输入电压正常。将交流切换开关打到“自动”。合上两路交流输入空气开关。合上防雷空气开关。合上#1—#8充电模块空气开关。

停电时操作顺序与此相反。异常运行的处理

当浮充屏或短充[p] 正常运行时，交流输入停电或异常时，充电模块停止工作，由蓄电池组供电。监控模块监测电池电压、放电时间，当电池放电到一定程度，监控模块告警。交流输入恢复正常以后，充电模块对电池进行充电。

监控模块告警时面板上的红色告警指示灯点亮，内部蜂鸣器长鸣；此时一般情况下按F3(消音)可以直接消除告警声音，但告警指示灯不熄灭，显示仍然停留在当前告警信息屏上。如果按下F2(返回)则可以消除告警声音，同时显示回到故障信息出现前的显示屏面，但告警指示灯仍然将常亮。

充电模块面板告警包含保护和故障两个指示灯，在充电模块的交流输入欠压、过压、缺相、模块过热、输出欠压时保护指示灯亮，当充电模块输出过压时，故障指示灯亮，这种情况下，充电模块将关机，需手动断模块电源方可恢复。充电模块的故障和告警，一般不会影响其它模块的正常运行。有时模块告警是干扰所致，可重新开机解决。确认模块确实故障后，可关断该模块的交流开关，或将其从系统中脱离，通知专业技术人员处理。
