电源拓扑结构之流行的正激及完全体正激

主动PFC一般出现在双管正激以及更加高端的拓扑结构中。下面就来讲讲这种很流行的双管正激+主动PFC+3.3V单磁放大拓扑。

典型双管正激拓扑

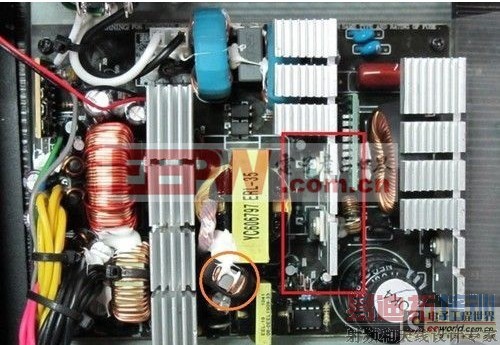

双管正激其实在结构上最明显的就是多了一个开关管，图中红框为双开关管。双管正激不仅采用了主动PFC提升了转换效率之外。当开关管关断时，两个开关管将承受本来一个管的能量。简单理解就是单个管的电压下降到单管 正激 的一半。有效防止开关管过载烧毁。

磁放大线圈

磁放大可以看主变压器附近的磁芯电感个数，一个就是单路，两个就是双路;也可以根据二次侧电感来判断：单路磁放大是12V和5V共用一个大的储能电感，可以看出线圈有两组不同的颜色的绕组，余下一个是3.3V电感；双路磁放大三路分别为+12V、+5V、+3.3V各一个电感，其中5V和3.3V用的电感规格一般相同。利用磁放大的方式处理3.3V和5V的，或者单独用3.3V单路磁放大，或者用3.3V和5V双路的磁放大，使用双路磁放大的电源最大的优势在于12V、5V、3.3V三路互不干扰，因而+5V和+3.3V输出电压的调节性能更好。

双管正激+主动PFC+单磁放大的拓扑结构是现在500W及以下的电源中最常见的结构，已经非常成熟，可靠的稳定性以及良好的成本控制是其优势。

而双磁放大拓扑结构是双管正激单磁放大拓扑的一个升级的版本。顾名思义，其特点就是多了一个磁放大线圈。其作用前文也提到过，将3.3V 5V 12V分开，完全隔离，提升输出的平稳性。

双磁放大结构

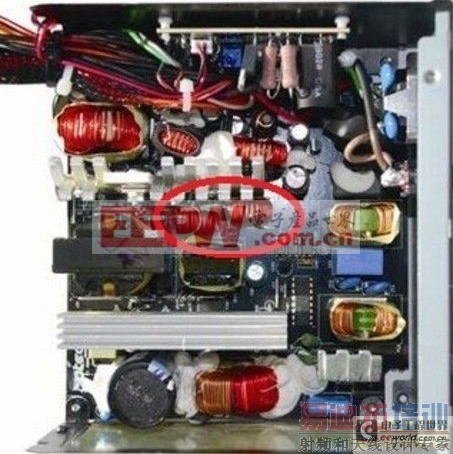

例如，上图红圈处，比单磁放大的拓扑多一个磁放大线圈，成本固然要高一点。但是双磁放大的优势也是明显的。在磁放大的电源中，这种拓扑结构属于比较成熟完美的一种。这种拓扑结构则普遍应用于高端货了。除了有正激双管的优点外还有整流以及直流对直流变压。可以说性能已经相当不俗。

顶级货做工自然不俗

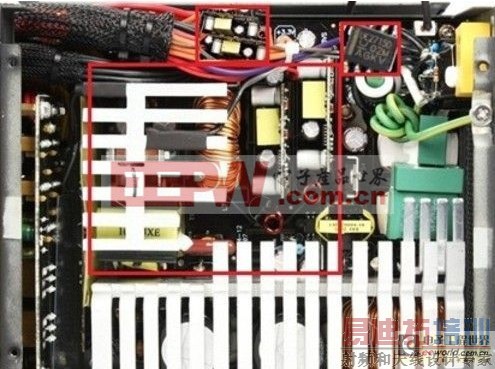

所谓同步整流是采用MOS管取代传统的肖特基整流二极管以降低整流损耗的技术。当需要原边往副边传输能量的时候，副边相应的MOS管就打开，让电流流过，反之，不需要传输能量的时候，MOS管则关断，阻止电流流过。而采用MOS管做整流时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，所以叫同步整流。多应用在大电流低电压情况下。而5V/3.3V采用 DC-DC 直流降压生成，目的跟采用同步整流一样，是用来提高电源效率的其中一种手段。DC/DC变换是将原直流电通过调整其PWM(占空比)来控制输出的有效电压的大小。可分为升压式的BOOST拓扑结构和降压式的BUCK拓扑结构。而在很多情况下，在电源内部使用同步整流技术来提高效率的，或多间都有DC/DC 模块。

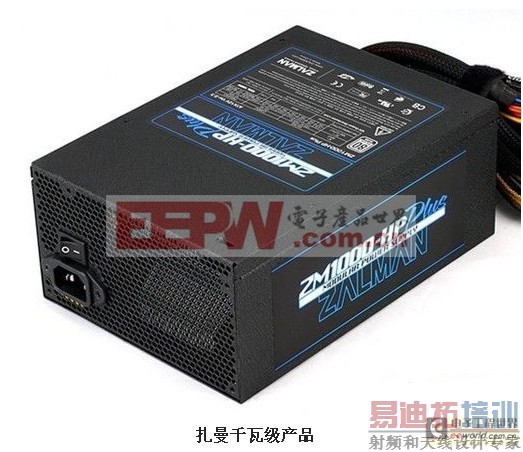

作为双管 正激 的完全体，该拓扑的效率可以说非常之好，通过各种80PLUS不在话下。上图为思民1000-HP的千瓦产品，使用该种拓扑，轻松通过80PLUS银牌。侧面证明这种拓扑结构的成熟性与优越性。
