电源拓扑结构之入半桥结构及门级正激结构

经典的半桥结构

这种拓扑结构是经典结构，通常所说的 半桥 电源一般就是指这种结构，但是这种结构称其经典不是因为其优秀，而是因为这种结构实在是有些年头了，到现在可以说已经到了淘汰边缘，但是使用这种结构的产品仍然不在少数。

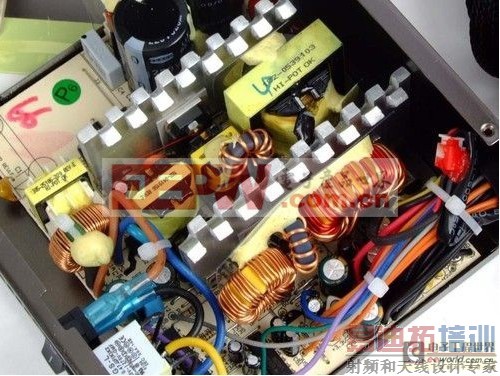

典型的半桥结构电源

上图是典型的半桥结构，三个变压器分隔一次侧和二次侧电路，从大到小的第三个待机变压器更是半桥结构的主要特征。另外，倍压电路(两大高压滤波电容)也是半桥结构的特征。

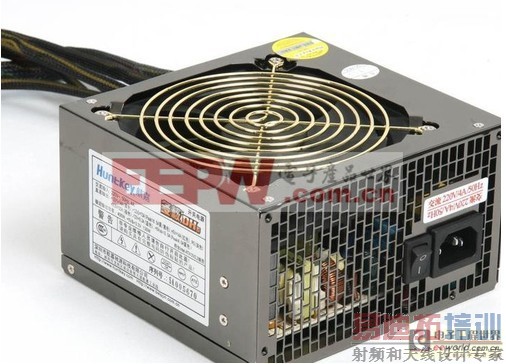

曾经的明星产品 航嘉多核DH6

曾经的明星产品多核DH6就是典型的半桥拓扑的产品，虽然现在拿出来说有点后车之师的意思。半桥拓扑有着其明显的缺点，一是超过500W的功率一般要放弃这个结构，二是其转换效率低下，只有不到70%，注定与80PLUS无缘了。其优点只有一个就是，用料较少，结构简单，成本易于控制。入门级正激结构

正激式拓扑 与半桥拓扑有着质的区别，从命名上就可以看出来，半桥一般使用晶体管作为开关电路的原件，而正激拓扑则使用开关管作为开关电路的原件。从电路角度来说，正激拓扑相对于半桥拓扑有更强的抗不平衡的能力，以及输出更加稳定。

典型单管正激拓扑

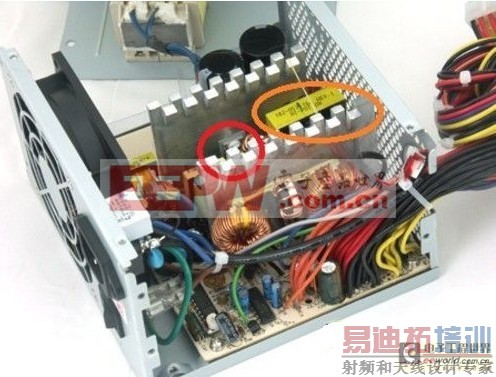

单管正激，顾名思义，一个开关管。其主要特征便是只有一个开关管。上图为例，红色圈内为一个开关管，橙黄圈的主变以及周边电路则是正激结构的代表。

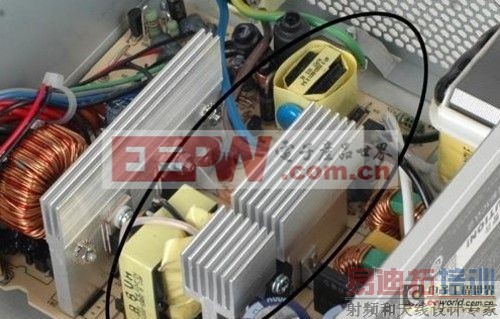

大小变压以及单开关管

上图为另外一个角度的单管正激拓扑。开关管因为承受较高的电压，所以一般单独配备一个散热片，成为鉴别这种拓扑结构的一种标志。

该电路的最大问题是：开关管交替工作于通/断两种状态，当开关管关断时，脉冲变压器处于“空载”状态，其中储存的磁能将被积累到下一个周期，直至电感器饱和，使开关器件烧毁。所以这种解构多见于400W上下这个级别的电源中，是比半桥稍厚道一些的低端解决方案。
