电源知识大汇总 了解电源之主控开关

电源的主控开关(Main Switches)只有两种状态模式，一种是“开(导通)”，而另一种则是“关(非导通)”。用于导通和切断从滤波电容输出的直流信号，通过开关闭合形成脉冲信号，而输入电压大小决定了脉冲信号的振幅，开关稳压控制器来调节占空比。因此，直流信号被转换成方波形式输入到电源的主变压器中。

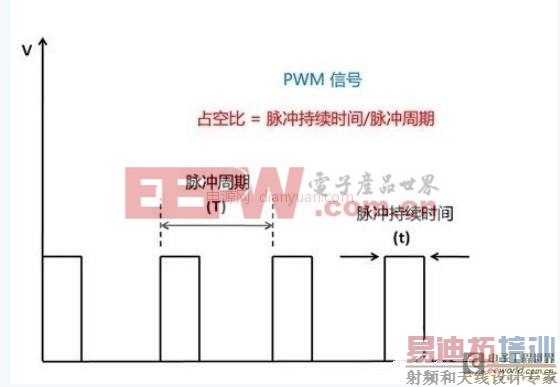

占空比是脉冲持续时间与脉冲周期的之间的不知比值

而由电源的主变压器调整直流电压之后，输出到电压二次侧中(输出电压为：+12V、5V、3.3V、5VSB和-12V)。因此变压器在电压一次侧和二次侧之间扮演着相当重要的角色。

当主控开关接通时，通过的电压为零(理论上)；而主控开关断开时，通过的电流为零，这意味着在主控开关中应该没有能量损失。

然而这只是一种理想状态，在现实中，没有任何晶体管或者MOSFET管能做到零损耗。主控开关的晶体管，开和关之间，总有那么一小段时间内，会同时存在着电压和电流，所以电压和电流的乘积就不可能为零，由此就产生了电能损耗，也就是“热量”。因为 电源 内所有的MOSFET管，都是通过风扇和散热片进行散热。
