电源拓扑结构之LLC谐振及拓扑结构的影响

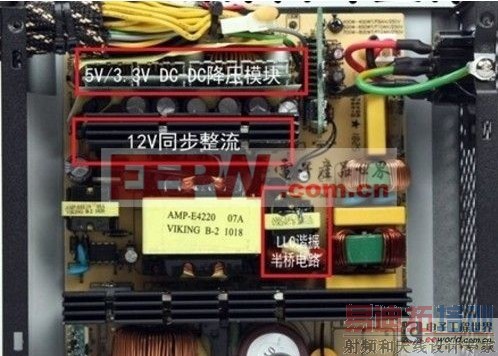

LLC谐振拓扑结构

这种架构的特点就是效率高、输出纹波小、发热小、体积小、低EMI、负载可调范围大，可以对输入/输出电压比在很宽的范围内进行调节;可实现MOS开关管零电压开通和低电流关断，减少开关损耗，从而提高效率。

这种拓扑结构在PC电源中，一般都是某些顶级产品采用的方案。Antec某1200W的产品曾经采用了这种结构，光看功率就知道一定是天价货。

移相电路

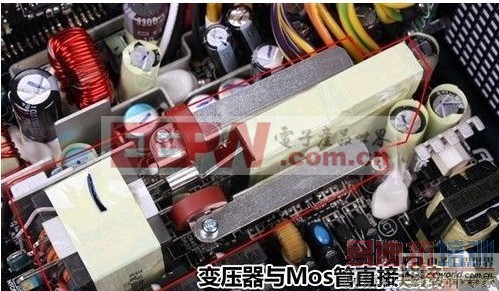

这种应用于顶级大功率电源的结构不是很复杂，元器件繁多，成本难以控制，甚至开关电路部分需要普通电源那么大一张PCB板来容纳，不过也具有易于实现恒频控制，易于高频化，不需辅助电路，铁磁元件容量小，变压器的漏感和开关器件的寄生电容可以纳入谐振电路，谐振软开关器件应力小，开关损耗小等优点。拓扑结构影响性能

电源拓扑结构对电源性能的影响举足轻重，本文也只能列举一些在PC电源中常见的结构，其实开关电源还有更多的类似推挽拓扑，有源钳位拓扑甚至反激的结构，只是不很常见。

总体来说，现在半桥拓扑的电源仍然占据了一部分市场，尤其是300W左右的低端市场。中端则普遍采用了正激与主动PFC的结构，不过磁放大部分存在一些差别。至于高端市场则比较依赖厂家的研发能力，大功率电源想做到高转换效率往往需要优秀的拓扑加上堆料。
