工程师为您讲解：开关电源中RC缓冲电路的设计

在带变压器的开关电源拓扑中，开关管关断时，电压和电流的重叠引起的损耗是开关电源损耗的主要部分，同时，由于电路中存在杂散电感和杂散电容，在功率开关管关断时，电路中也会出现过电压并且产生振荡。如果尖峰电压过高，就会损坏开关管。同时，振荡的存在也会使输出纹波增大。为了降低关断损耗和尖峰电压，需要在开关管两端并联缓冲电路以改善电路的性能。

缓冲电路的主要作用有：一是减少导通或关断损耗；二是降低电压或电流尖峰；三是降低dV/dt或dI/dt。由于MOSFET管的电流下降速度很快，所以它的关断损耗很小。虽然MOSFET管依然使用关断缓冲电路，但它的作用不是减少关断损耗，而是降低变压器漏感尖峰电压。本文主要针对MOSFET管的关断缓冲电路来进行讨论。

1 RC缓冲电路设计

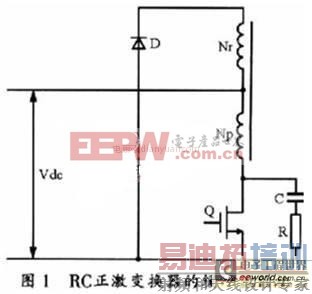

在设计RC缓冲电路时，必须熟悉主电路所采用的拓扑结构情况。图l所示是由RC组成的正激变换器的缓冲电路。图中，当Q关断时，集电极电压开始上升到2Vdc，而电容C限制了集电极电压的上升速度，同时减小了上升电压和下降电流的重叠，从而减低了开关管Q的损耗。而在下次开关关断之前，C必须将已经充满的电压2Vdc放完，放电路径为C、Q、R。

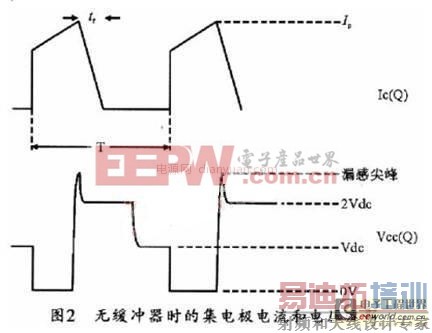

假设开关管没带缓冲电路，图1所示的正激变换器的复位绕组和初级绕组匝数相同。这样，当Q关断瞬间，储存在励磁电感和漏感中的能量释放，初级绕组两端电压极性反向，正激变换器的开关管集电极电压迅速上升到2Vdc。同时，励磁电流经二极管D流向复位绕组，最后减小到零，此时Q两端电压下降到Vdc。图2所示是开关管集电极电流和电压波形。可见，开关管不带缓冲电路时，在Q关断时，其两端的漏感电压尖峰很大，产生的关断损耗也很大，严重时很可能会烧坏开关管，因此，必须给开关管加上缓冲电路。

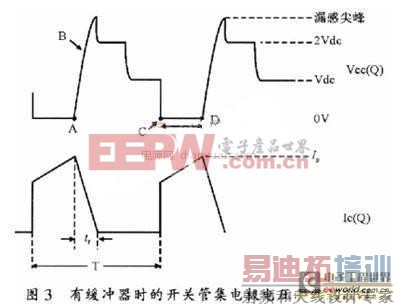

当开关管带缓冲电路时，其集电极电压和电流波形如图3所示(以正激变换器为例)。

在图1中，当Q开始关断时，其电流开始下降，而变压器漏感会阻止这个电流的减小。一部分电流将继续通过将要关断的开关管，另一部分则经RC缓冲电路并对电容C充电，电阻R的大小与充电电流有关。

Ic的一部分流进电容C，可减缓集电极电压的上升。通过选取足够大的C，可以减少集电极的上升电压与下降电流的重叠部分，从而显著降低开关管的关断损耗，同时还可以抑制集电极漏感尖峰电压。

图3中的A-C阶段为开关管关断阶段，C-D为开关管导通阶段。在开关管关断前，电容C两端电压为零。在关断时刻(B时刻)，C会减缓集电极电压的上升速度，但同时也被充电到2Vdc(在忽略该时刻的漏感尖峰电压的情况下)。

电容C的大小不仅影响集电极电压的上升速度，而且决定了电阻R上的能量损耗。在Q关断瞬间，C上的电压为2Vdc，它储存的能量为0．5C(2Vdc)2焦耳。如果该能量全部消耗在R上，则每周期内消耗在R上的能量为：

对限制集电极上升电压来说，C应该越大越好；但从系统效率出发，C越大，损耗越大，效率越低。因此，必须选择合适的C，使其既能达到一定的减缓集电极上升电压速度的作用，又不至于使系统损耗过大而使效率过低。

在图3中，由于在下一个关断开始时刻(D时刻)必须保证C两端没有电压，所以，在B时刻到D时刻之间的某时间段内，C必须放电。实际上，电容C在C-D这段时间内，也可以通过电阻R经Q和R构成的放电回路进行放电。因此，在选择了一个足够大的C后，R应使C在最小导通时间ton内放电至所充电荷的5%以下，这样则有：

式(1)表明R上的能量损耗是和C成正比的，因而必须选择合适的C，这样，如何选择C就成了设计RC缓冲电路的关键，下面介绍一种比较实用的选择电容C的方法。事实上，当Q开始关断时，假设最初的峰值电流Ip的一半流过C，另一半仍然流过逐渐关断的Q集电极，同时假设变压器中的漏感保持总电流仍然为Ip。那么，通过选择合适的电容C，以使开关管集电极电压在时间tf内上升到2Vdc(其中tf为集电极电流从初始值下降到零的时间，可以从开关管数据手册上查询)，则有：

因此，从式(1)和式(3)便能计算出电容C的大小。在确定了C后，而最小导通时间已知，这样，通过式(2)就可以得到电阻R的大小。

2 带RC缓冲的正激变换器主电路设计

2.1 电路设计

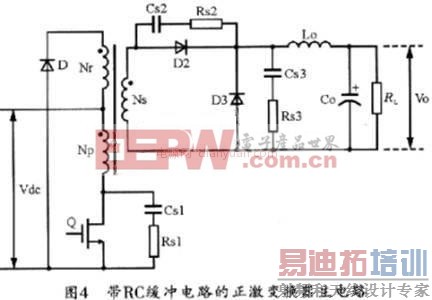

图4所示是一个带有RC缓冲电路的正激变换器主电路。该主电路参数为：Np=Nr=43匝。Ns=32匝，开关频率f=70kHz，输入电压范围为直流48～96 V，输出为直流12 V和直流0.5A。

开关管Q为MOSFET，型号为IRF830，其tf一般为30 ns。

Dl、D2、D3为快恢复二极管，其tf很小(通常tf=30 ns)。

本设计的输出功率P0=V0I0=6 W，假设变换器的效率为80%，每一路RC缓冲电路所损耗的功率占输出功率的1%。这里取Vdc=48V。2.2 实验分析

下面分两种情况对该设计进行实验分析，一是初级绕组有缓冲，次级无缓冲;二是初级无缓冲，次级有缓冲。

(1)初级绕组有缓冲，次级无缓冲

该实验测量的是开关管Q两端的漏源电压，实验分以下两种情况：

第一种情况是RS1=1.5 kΩ，CS1不定，输入直流电压Vdc为48 V。

其实验结果为：在RS1不变的情况下，CSl越大，虽然开关管Q的漏感尖峰电压无明显降低，但它的漏源电压变得平缓了，这说明在初级开关管的RC缓冲电路中，CSl应该选择比较小的值。

第二种情况是CSl=33 pF，RS1不定，输入直流电压Vdc为48V。其结果是：当CS1不变时，RS1越大，开关管Q的漏感尖峰电压越大(增幅比较小)。

可见，RC缓冲电路中，参数R的大小对降低漏感尖峰有很大的影响。在选定一个合适的C，同时满足式(2)时，R应该选择比较小的值。

(2)次级绕组有缓冲，初级无缓冲

本实验以D2、D3的阴极作为公共端来测量快恢复二极管的端压，其结果是，当R不变时，C越大，二极管两端的漏感尖峰越小。同时理论上，如果C为无穷大时，二极管两端的电压中就没有漏感尖峰。而在实际中，只需让二极管两端电压的漏感尖峰电压在其端压峰值的30%以内就可以满足要求了，这样同时成本也不会太高。

2.3 设计参数的确定

通过实验分析可见，在次级快恢复二极管的RC缓冲电路中，当选择了适当大小的电容C时，在满足式(2)的情况下，电阻R应该选择得越小越好。

最终经过实际调试，本设计选择的RC缓冲电路参数为：

初级：RS1=200，CSl=100 pF

次级：RS2=RS3=5l，CS2=CS3=1000 pF

本设计的初级开关管的RC缓冲
