元件part type的引脚序号和调用该元件的引脚序号不一致，大家这是什么原因造成的
录入：edatop.com 点击：

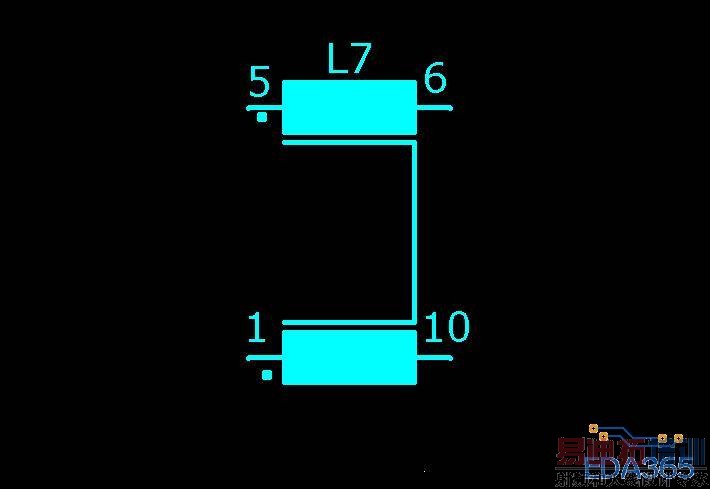

元件建立part type时的引脚序号如下图：
调用该元件时显示的引脚序号
1号引脚的位置和6号引脚的位置互换了一下
调用该元件时显示的引脚序号
1号引脚的位置和6号引脚的位置互换了一下
我只知道有一种情况：你库里面存在和你建CAE封装（你发的上面的图片）时重名的CAE Decal（即你发的下面的图片）。在库管理器中，重名的CAE Decal（即你发的下面的图片）所在的库，在你希望调用的CAE封装（你发的上面的图片）所在的库的上面，这样调用的就是重名的CAE封装。
不知道是不是这个原因。
应该是优先级的问题。在库中排列越靠前优先级越高。图中封装的part与库中已有的重名，由于优先级的问题，图中PCB Decal被赋予了库中已有的定义，而不是你现在所建的。把这个的名字改一下，加个后缀试试行不行
应该是3楼说的问题
