pads 不能过孔

录入:edatop.com    点击:
pads 不能过孔 STANDARDVIA - L1 - Via has drill greater than pad on level specified.
是那设置不对啊

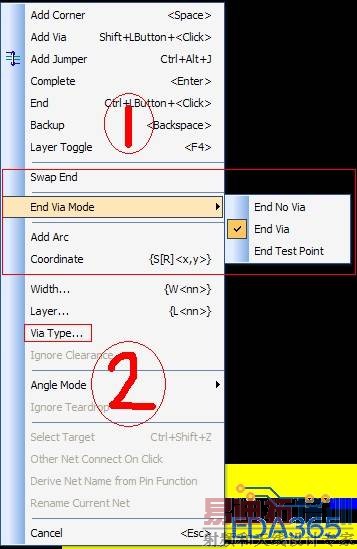

先设置打孔方式,然后选择一个默认的过孔!(前提是你已经做了过孔,而且已经添加到设计规则里面)

谢谢,是设置孔焊盘太小。
