6层板 求围观

自己顶....

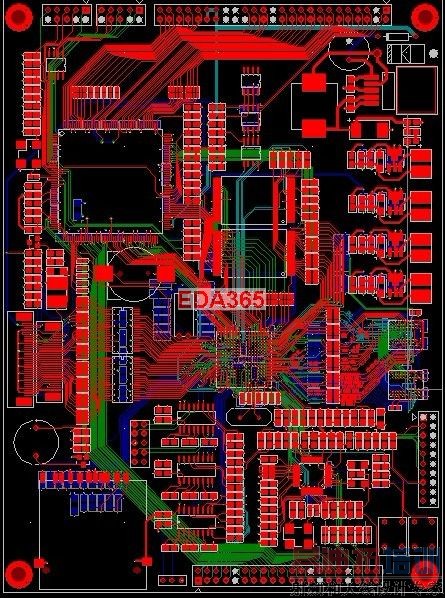

下太麻烦的画我直接截图吧

和上面的是一样的只是把颜色改了一下

下面是分层的

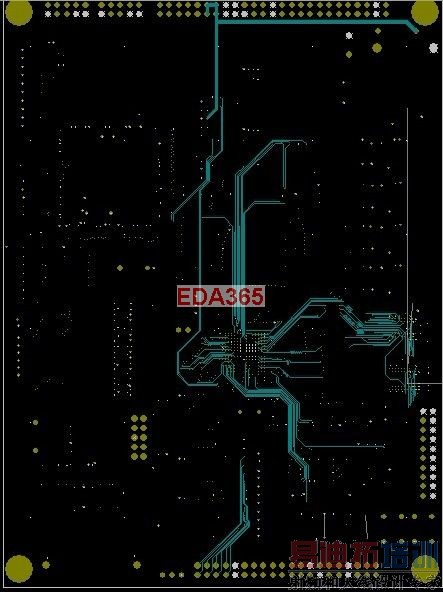

第三层

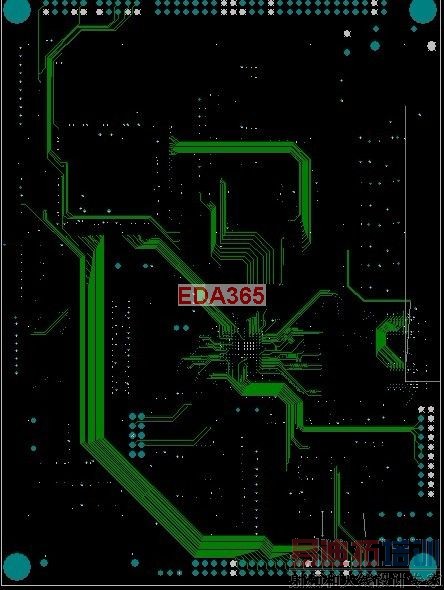

第四层

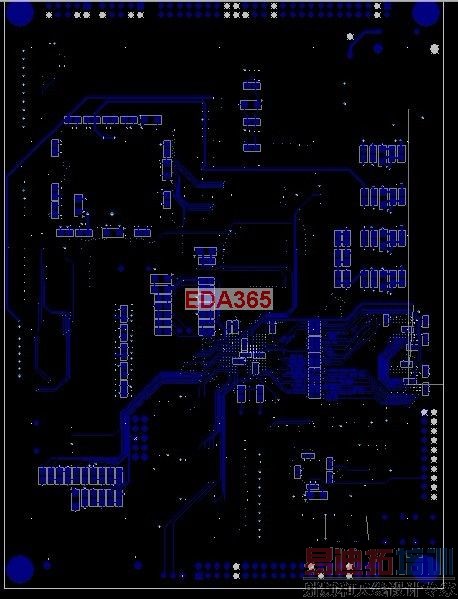

底层..

求大家给意见！

地层是哪个?

画复杂点的还是用allegro吧,PADS不太靠谱啊,没看到那贴说泪滴短路都不报什么错的吗? 怕啊

底层和电源层都没弄出来 第二层是地层第五层是电源层 直接敷铜就行啦 我觉得没必要截出来

这个我知道弄 没必要换 请给点其它的意见！

简单看了一下:
1. 24V的电源插座J4输入走线太细35MIL,而给电源芯片供电U11是40MIL
2.电源24V转换5V，过孔太少，没画铜皮，其他电源转换都相类似的问题
3. DDR的电压1.8V和参考电压走线都很细，1.8V最好是通过电源平面来实现
4.整版也没加光学定位点
5.电阻电容离BGA不到3MM,
6.BGA与DDR之间的排阻离BGA太远，等长尽量不要在排阻的前端绕
7.离板边20MIL不能走线
8.晶体的电容布局不合理，走线没走成类差分的形式

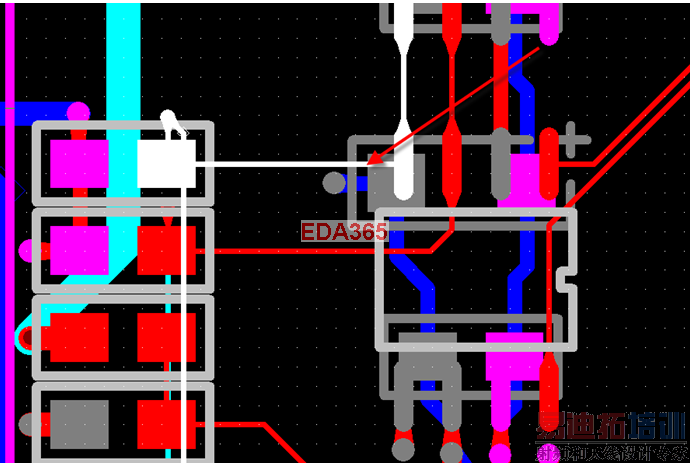

9.尽量不要从芯片焊盘的边上这样引线

10.电源和地有些地方没加粗
11.模拟地和数字地划分不合理
12.电源层割分电源没有利用好，电源层尽量不要走线
13.此板没有体现屏蔽地过孔。

布局合理，线整齐，为何只覆2层铜？这样6层的GND链接好吗？
