PADS9.2 PCB文件里面的走线哪里去了?

录入:edatop.com    点击:

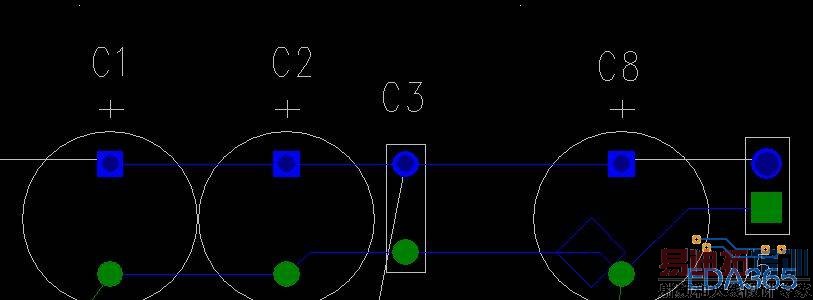

如图,走线时可以看到,图上的电容正极走线是2MM,鼠标一确定,就变成图上那样了。什么情况?急救啊!

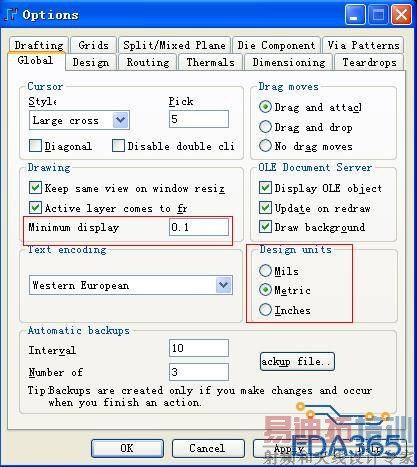

可能是你的最小显示线宽设置的比较大的缘故。设好单位后,把Minimum Display设置的小一点就可以了。

谢谢,已经解决了,是这里的问题。9.2的刚用,不太熟悉。

输入R.1
