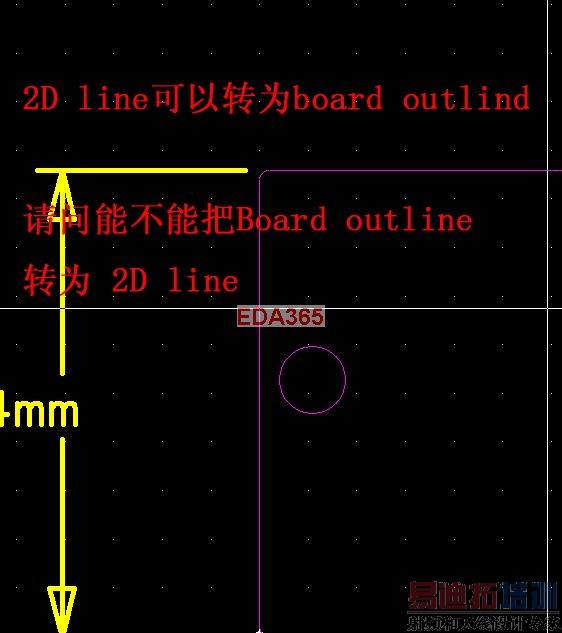

如何把板框转为2D line?

录入:edatop.com    点击:

, 如题,

真是高手哇

OK,谢谢楼上的

1.如果没有board cut 可在属性中直接改为2D line
2.带board cut 的则需要导出asc文件,然后修改文件中的DRW开头的行中 “board" 改为 “LINES”
然后再导入文件即可,此时图形是结合在一起的,如要分开explode即可
3.如果只需要与板形相同的2D LINE,选择板形后复制粘贴即可

直接修改属性即可改变!

把里边的圈(安装孔等)都删掉,剩一个外框就能改了。
第二种方法,不用删圈,选中板框复制粘贴,出来的自动是2d line。
