转换封装偷懒做法
录入：edatop.com 点击：
如果有protel的元件封装库，但是用pads的话，为了节约时间做封装我们可以这样做：

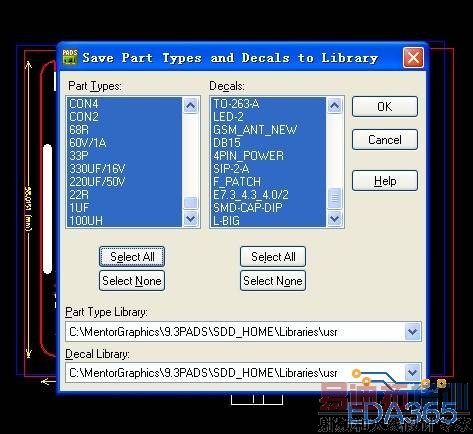

1，我将protel中的pcb用PADS自带转换器转为PADS的PCB格式，并将各元件封装save to library。

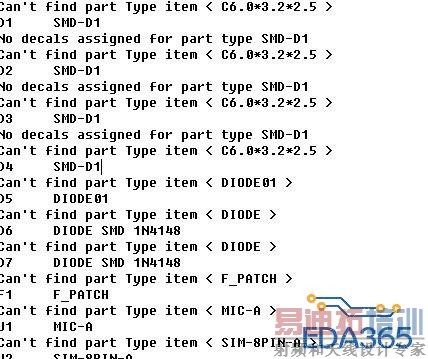

2，将protelOrcad中的原理图做成网表XX.asc后导入PADS的layout中。可以看到显示很多错误Can"t find part Type item XX和No decals assigned for part type XX。这是由于保存时PCB Decal 与Part Type名字不一致造成的 。

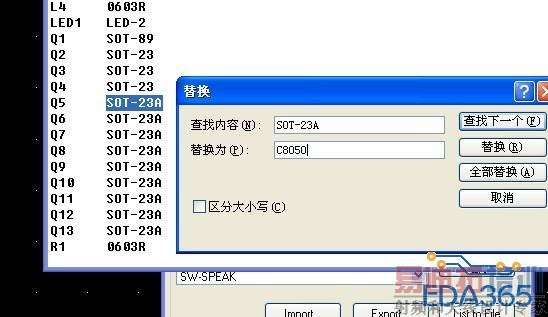

3，下面进行一些修改错误，用记事本打开XX.asc文件修改保存XX.asc。
注意那些封装一样但有的Part Type不一样，替换时注意。
4,重新导入
1，我将protel中的pcb用PADS自带转换器转为PADS的PCB格式，并将各元件封装save to library。
2，将protelOrcad中的原理图做成网表XX.asc后导入PADS的layout中。可以看到显示很多错误Can"t find part Type item XX和No decals assigned for part type XX。这是由于保存时PCB Decal 与Part Type名字不一致造成的 。
3，下面进行一些修改错误，用记事本打开XX.asc文件修改保存XX.asc。
注意那些封装一样但有的Part Type不一样，替换时注意。
4,重新导入
