powerpcb中如何解除最大层设置

录入:edatop.com    点击:

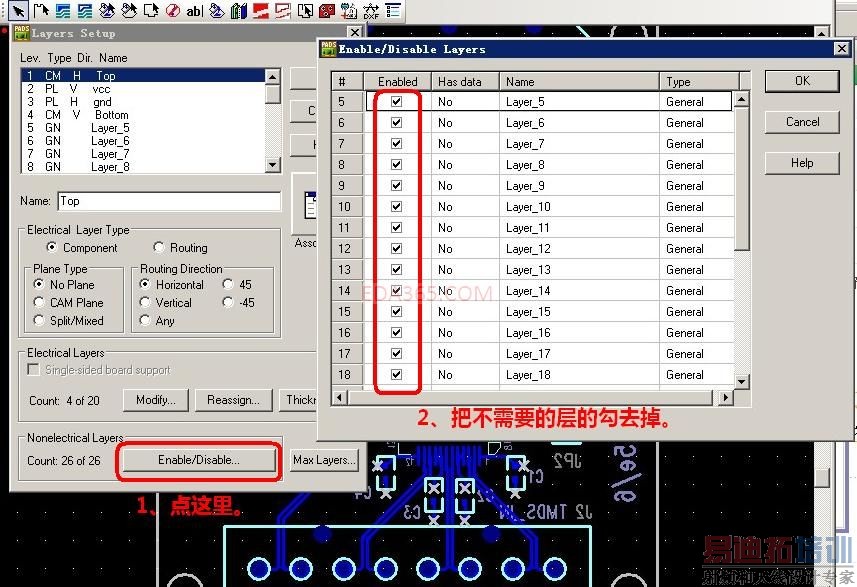

因一个pcb 库里面有Layer103/104 等等,而现在的PCB只有Layer3/4层,我不想把自己的PCB最大层设计。自己想把那个封装解除最大层设置,怎么设计
难到PCB只能增加,却不能解除吗?


感谢回答,问题已解决

学习了

不行

将封装拿到最大层PCB里面,导出最低版本ASC,再导入即去掉了最大层设计,再把封装存入库

谢谢楼上指点,成功!

有一个问题, 椭圆孔导回来后就变成圆孔了,power pcb3.5版本是不支持椭圆孔的。
