dxf导入pads出错

录入:edatop.com    点击:

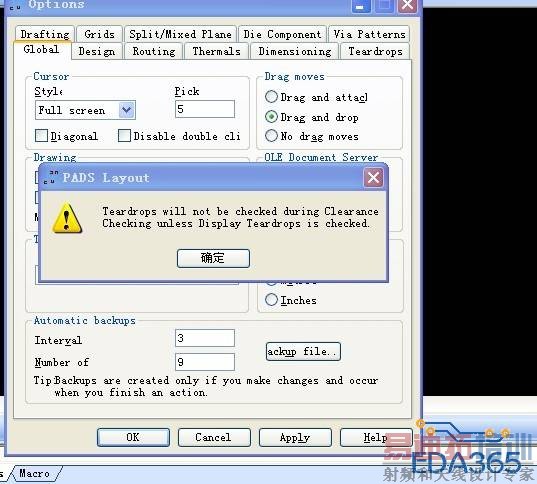

另外还出现了如图的错误

系统出错,导入也出错,求帮忙啊

你改一下单位MM


,我就是应为改了要报错而苦恼

在autoCAD中把整个图都MOVE到坐标原点就可以了

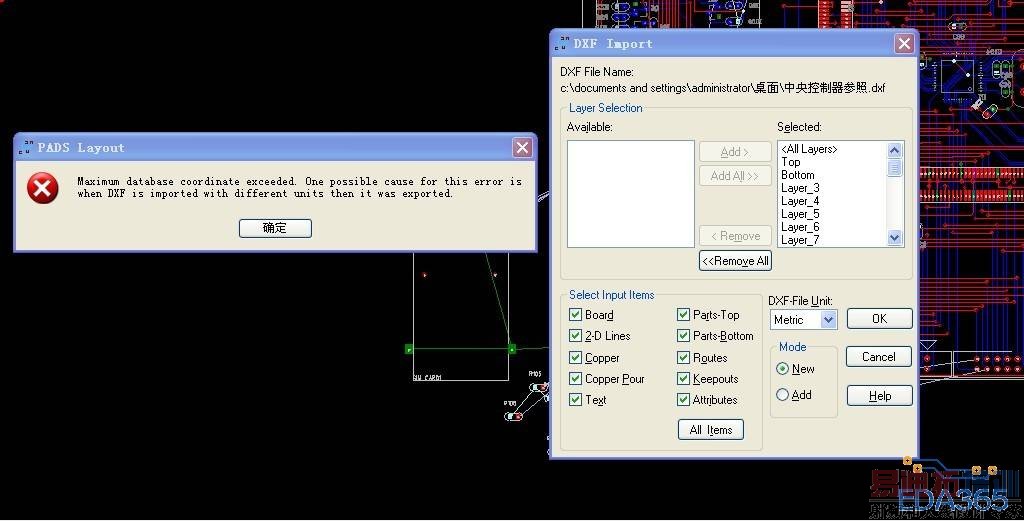

系统报错是dxf范围太大

帮你弄好的DXF文件,可以导入了,你试一下
中央控制器参照.rar

呢,非常感谢楼上的,后来我是用mil单位到入的,只是把dxf里面扩大了39.3700787
