请大家帮忙看看

录入:edatop.com    点击:

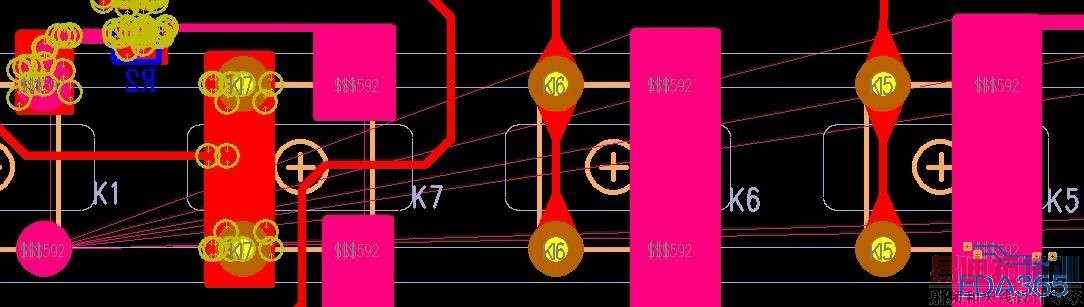

大家帮忙看看,这个是按键部分的图,实际的按键的四个脚是两两相通的,pcb图是可以不用连线的,这个图592是同一个网络都,我每个脚都copper了,不copper的情况下不会产生这么多粉色的线,或则如果copper不赋值的话也没有粉色的线,但是copper并且网络赋值后就出来这么多粉色的线,为什么同一个网络会产生这么多飞线呢,是不是哪里设置不对?、

ctrl+m 后试一下.
只能说这是pads的特色

crtl+m 也不行不过有变化变成同一网络的另外任意两个相连接了
