PADS9.3总是报错，请解答，
录入：edatop.com 点击：

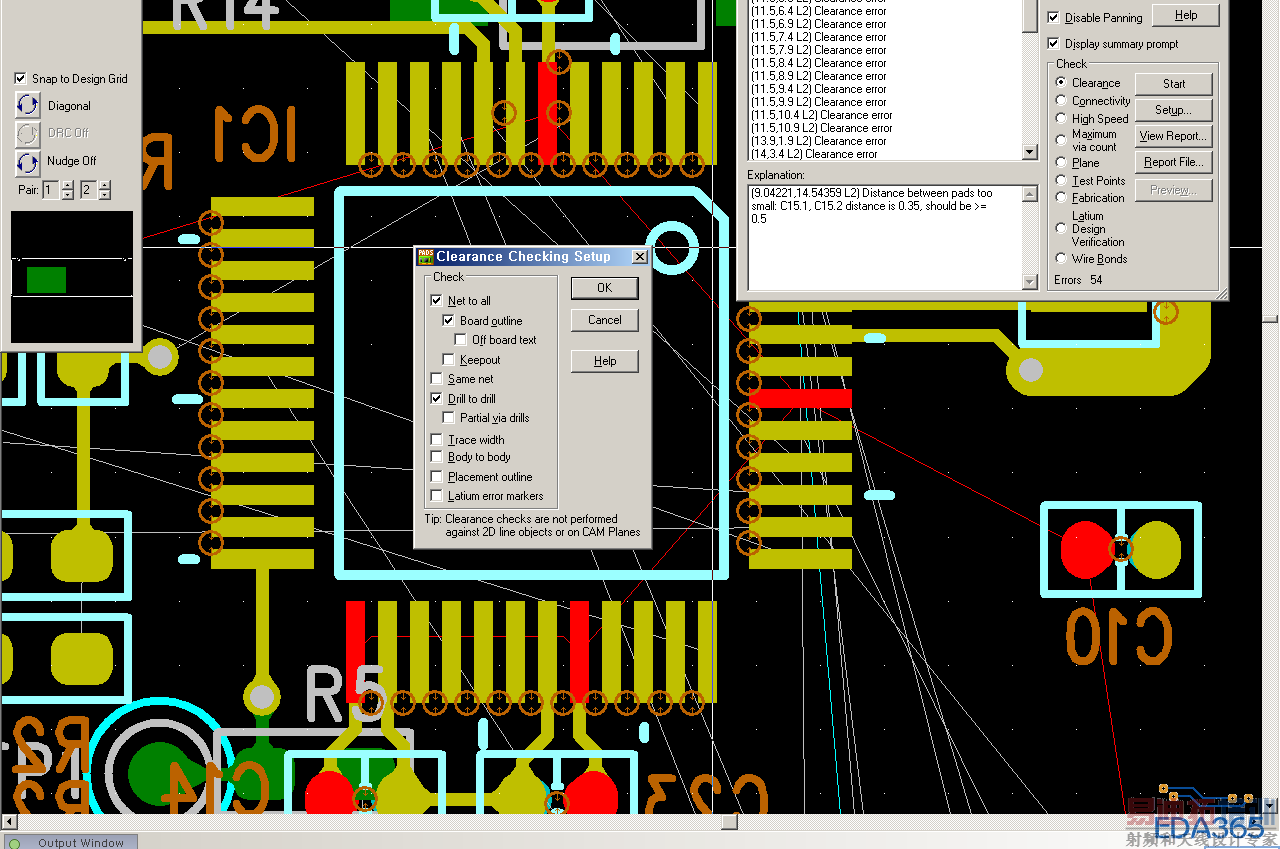

我装的pads9.3，但只我在layout完成的时候用自带的检测工具检测一下有没有错误，发现连器件和IC上PIn脚间的距离都有错误，我的IC封装是我严格按照Datasheet做，肯定没有错误，不知道我的设置有什么不对
希望大家给我解答一下
-1076.png)
希望大家给我解答一下
為何不把 Clearance 的設定统一，例如 0.3。
出現 Error 可能是 SMD 與 SMD 是0.5。
不对啊，我在PADS2007和PADS2005Sp2上都是没有问题的，但是就是在PADS9.3上有这个问题
看样子 PADS 9.3 越来越仔细了.
每一个错误都有说明的，看下讲了什么
你的错误跟有没有按datasheet上做没有必然的关系，只跟你设计的间距跟你的设计规则有关，也跟本不存在 PADS 9.3 越来越仔细的现象。如果是同一个文档，你好好检查设计规则是不是一样的。
PADS9.3存在开路的检查误报！之前的PADS2007也出现过这样的情况，但是PADS2007.4就OK了，现在9.3又重复出现。
真的吗？我感觉有些设置不太对吧，不知道有谁可以知道，但是还是谢谢你啊
有些引脚密集IC的间距比设置的间距小的话可以不用管吧
2007就可以，我也知道可以忽略但是要是走的板子层数多的话就不知道那里是错那里是对了
