这样布差分线可以吗？
录入：edatop.com 点击：

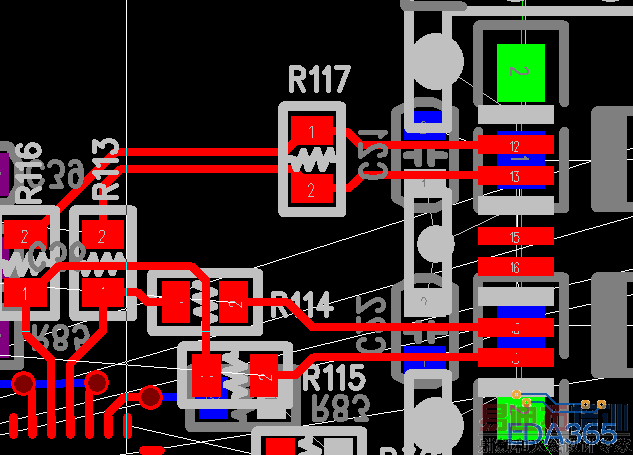

给位大虾，以下截图布线可以不，有什么缺陷，是高速信号哦
http://www.hudong.com/wiki/%E5%B7%AE%E5%88%86%E7%BA%BF
參考看看

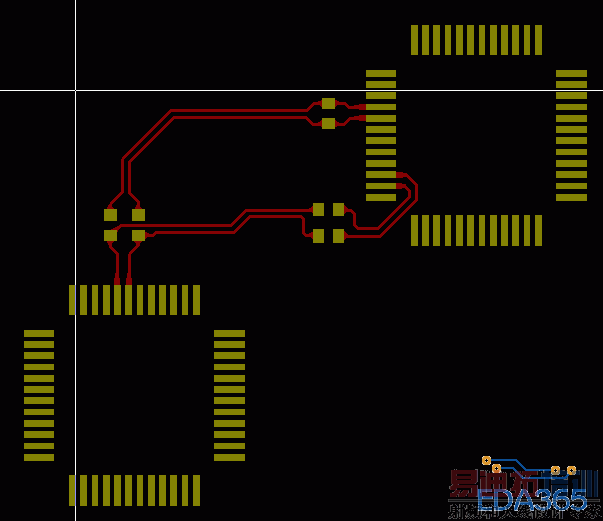

你这样走完全的失败啊！还是高速信号，更是不可取。差分尽量在同层，等长优先，其次是同间距！有阻抗要求的还要根据叠层来决定线宽线距！走在BOTTOM层的那部分也放到正面去！
这走的已经不能叫差分线了
这样能叫走线么？叫涂鸦好不？呵呵
首先搞清楚差分走线的规则你就知道你现在的走线有多离谱了，呵呵
谢谢以上各位大哥指点
关键是走线无法发上去啊，他们又交叉啊

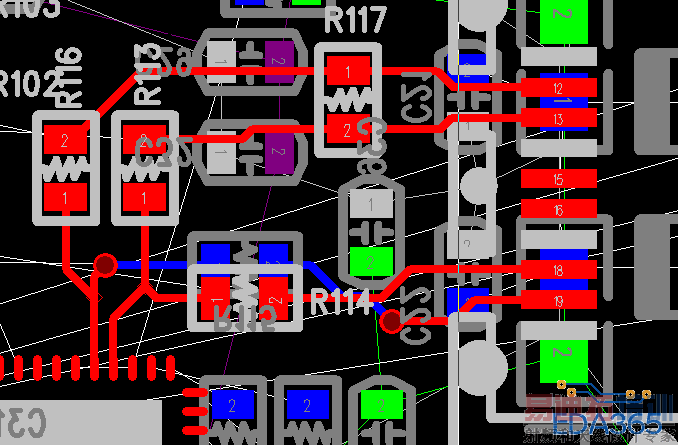

看下这样怎么样？
longcomeon 发表于 2012-1-6 14:46
