pads2007 引脚有叉
录入：edatop.com 点击：
问题描述如下：

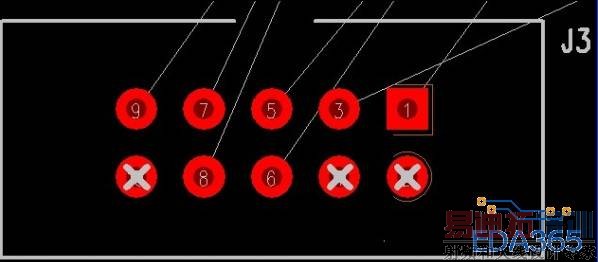

使用的是pads2007，在PADS layout中，欲分成4层板，分层1层TOP，2层GND，3层POWER，4层BOTTOM形式。如果在setup->layer definition中将每层板都定义层No Plane类型，则没有什么问题，对于一个元件截图如下：

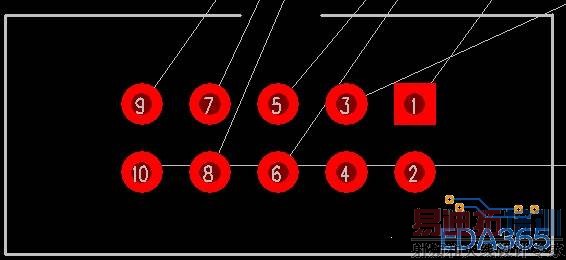

但是一旦将2层即GND层定义为CAM Plane类型，3层POWER定义为Split/Mixed类型（因为有多个电源，要分割）之后，就会在器件的凡是钻孔型的电源引脚和GND引脚上多出个叉来，在TOP观察如下：

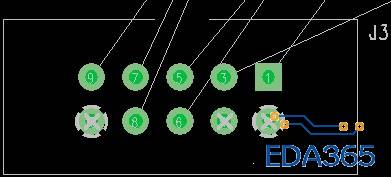

在GND层观察如下：

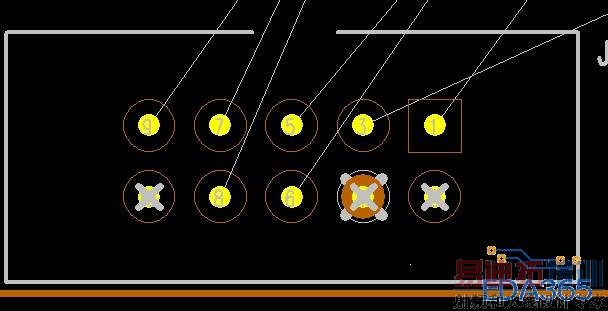

在POWER层观察如下：
我在display colors中将错误的颜色都设置成了黄色。另外这个问题只是引脚是插的元件上会出现，而贴片元件的引脚上就不会出现。
这个问题应该怎么解决呢？小弟新手，请各位大侠不吝赐教
使用的是pads2007，在PADS layout中，欲分成4层板，分层1层TOP，2层GND，3层POWER，4层BOTTOM形式。如果在setup->layer definition中将每层板都定义层No Plane类型，则没有什么问题，对于一个元件截图如下：
但是一旦将2层即GND层定义为CAM Plane类型，3层POWER定义为Split/Mixed类型（因为有多个电源，要分割）之后，就会在器件的凡是钻孔型的电源引脚和GND引脚上多出个叉来，在TOP观察如下：
在GND层观察如下：
在POWER层观察如下：
我在display colors中将错误的颜色都设置成了黄色。另外这个问题只是引脚是插的元件上会出现，而贴片元件的引脚上就不会出现。
这个问题应该怎么解决呢？小弟新手，请各位大侠不吝赐教

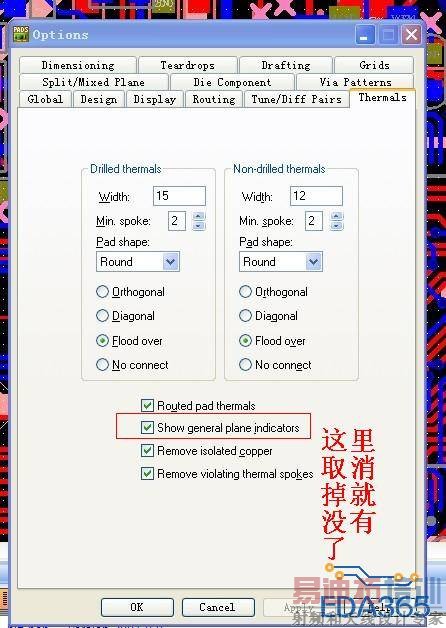

学了一招
大侠，灰常感谢呀，
同学习
