具有完善保护功能的DSP三相SPWM逆变电源设计

1系统介绍

根据结构不同，变频电源可分为直接变频电源与间接变频电源两大类。本文所研究的变频电源采用间接逆变结构即交-直-交变换过程。首先通过单相全桥整流电路完成交-直变换，然后在DSP控制下把直流电源转换成三相SPWM波形供给后级滤波电路，形成标准的正弦波。变频系统控制器采用TI公司推出的业界首款浮点数字信号控制器TMS320F28335，它具有150MHz高速处理能力，具备32位浮点处理单元，单指令周期32位累加运算，可满足应用对于更快代码开发与集成高级控制器的浮点处理器性能的要求。与上一代领先的数字信号处理器相比，最新的F2833x浮点控制器不仅可将性能平均提升50%，还具有精度更高、简化软件开发、兼容定点C28xTM控制器软件的特点。系统总体框图如图1所示。

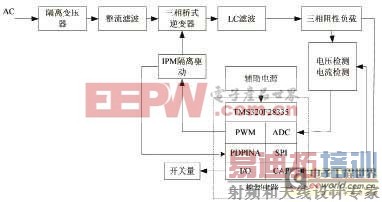

图1 系统总体框图

2系统硬件设计

变频电源的硬件电路主要包含6个模块：整流电路模块、IPM电路模块、IPM隔离驱动模块、输出滤波模块、电压检测模块和TMS320F28335数字信号处理模块。

2.1整流电路模块

采用二极管不可控整流电路以提高网侧电压功率因数，整流所得直流电压用大电容稳压为逆变器提供直流电压，该电路由6只整流二极管和吸收负载感性无功的直流稳压电容组成。整流电路原理图如图2所示。

图2 整流电路原理图2.2电压检测模块

电压检测是完成闭环控制的重要环节，为了精确的测量线电压，通过TMS320F28335的SPI总线及GPIO口控制对输入的线电压进行衰减/放大的比例以满足A/D模块对输入信号电平(0-3V)的要求。电压检测模块采用256抽头的数字电位器AD5290和高速运算放大器AD8202组成程控信号放大/衰减器，每个输入通道的输入特性为1MΩ输入阻抗+30pF。电压检测模块电路原理图如图3所示。

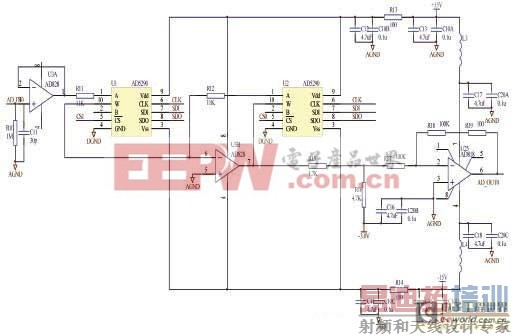

图3 电压检测电路原理图

3.系统软件设计

系统上电后按照选定的模式自举加载程序，跳转到主程序入口，进行相关变量、控制寄存器初始化设置和正弦表初始化等工作。接着使能需要的中断，启动定时器，然后循环进行故障检测和保护，并等待中断。主要包括三部分内容：定时器周期中断子程序、A/D采样子程序和数据处理算法。主程序流程图如图5所示。

图4 主程序流程图4实验结果

4.1测量波形

在完成上述硬件设计的基础上，本文采用特定的PWM控制策略，使逆变器拖动感应电机运行，并进行了短路、电机堵转等实验，证明采用逆变器性能稳定，能可靠地实现过流和短路保护。图6是电机在空载条件下，用数字示波器记录的稳态电压波形。幅度为35V，频率为60Hz。

图6 输出线电压波形

4.2结果分析

由示波器观察到的线电压波形可以看出，波形接近正弦波，基本无失真;由表中数据可以看出，不同频率下，输出线电压最大的绝对误差只有0.6V，相对误差为1.7%。

5结束语

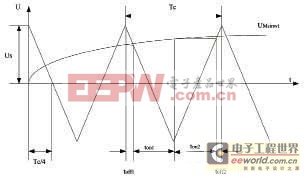

本文设计的三相正弦波逆变 电源 ，由于采用了不对称规则采样算法和PID算法使输出的线电压波形基本为正弦波，其绝对误差小于1.7%；同时具有故障保护功能，可以自动切断输入交流电源。因此本系统具有电路简单、抗干扰性能好、控制效果佳等优点，便于工程应用，具有较大的实际应用价值。
