可消除高次谐波的一款晶闸管阶梯波逆变器设计
录入：edatop.com 点击：
逆变器具有转换效率高、启动快，安全性能好等特点得到广泛的运用。下面将为大家介绍一款晶闸管阶梯波逆变器设计，该电路的主电路简单，且输出的波形接近正弦波，可以较好地消除高次 谐波 。

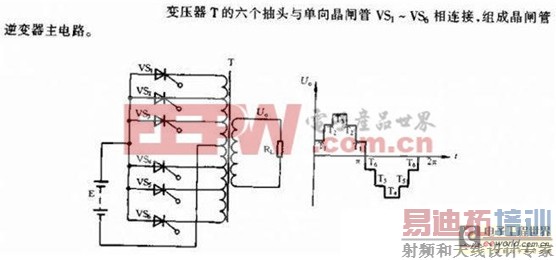

逆变器设计电路图如下图所示，该电路的变压器T的六个抽头与单向晶闸管VS1~VS6相连接，组成晶闸管逆变器主电路。
图：简单的可消除高次谐波逆变器设计电路图
在触发控制电路的作用下，电路的动作程序如下：让晶闸管vS1先导通30°，然后让VS2导通30°，再让VS3导通60°，这期间各晶闸管依靠变压器绕组产生的感应电压自行关断。VS3关断后，再让VS2导通30°，然后强迫VS2关断，再让VS1导通30°，结束半个周期阶梯波的输出。下半个周期由晶闸管VS6、VS5、VS4像上半个周期一样轮换工作以得到下半个周期阶梯波的输出。 这种电路的主电路简单，且输出的波形接近正弦波，可以较好地消除高次谐波。
