基于SG3525MINI型逆变器前级驱动板
录入：edatop.com 点击：
一直想做一个小一点的前级驱动，苦于没有时间，最近终于挤了点时间，做出来了，长和宽各为26*48，用的0805贴片。其实还可以再做得小一点，但考虑到太小了，焊接也不方便，就做这样大了。
电路是常规的，没有什么新技术，控制芯片用SG3525，加了用882和772的图腾，所以输出峰值电流为3A，可以推很多对190N08。上面有一个欠压保护电路，为了简单起见，没有做过压保护。8脚为5V基准电压输出，一般可以不接。7脚为高压反馈输入脚。详细应用见下面的电路图。

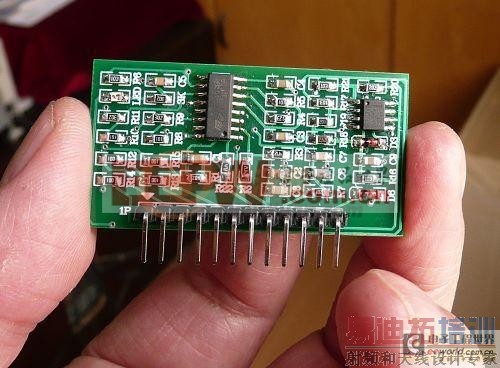

正面照片
反面照片

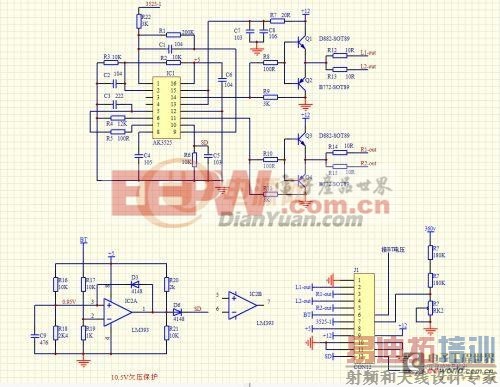

电路图
