交流接触器实现逆变器和市电自动切换

交流接触器实现逆变器和市电自动切换可行吗 逆变器是高频3000w的，用两个交流接触器做互锁实现逆变器优先供电，不可靠，交流接触器吸合和释放时间不一样，会造成市电电网电压直接通过没来得及跳开的交流接触器触电加到逆变器上。谁有更好的方案？用两个三开一闭的交流接触器实现自动切换输出

设计方案：

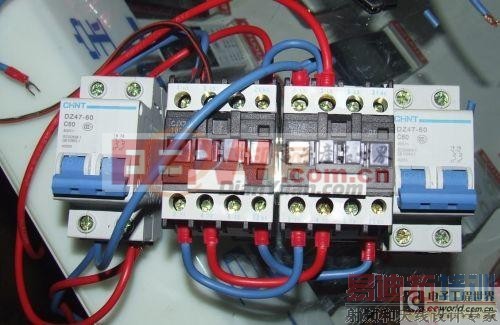

通电测试：

自动切换只是在逆变器电池用完自动关机情况下，自动切换到市电，这个应该比较好实现，最简单的是用双投闸刀开关。交流接触器肯定有拉弧，这拉弧对高频逆变器简直是致命的，还有就是交流接触器释放时间长，吸合时间短，我用负载试过，一个还没释放开另一个已经吸合，中间的拉弧电流足以驱动25w灯泡眨眼，要是加在高频逆变器上估计就炸管了。

新方案：

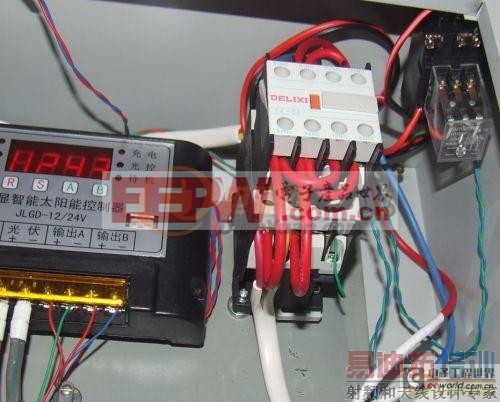

加入自动控制功能，市电互补，太阳能优先。电池欠压点可以自己设定，过放电返回电压值也可以自己设定。采用光控板控制继电器，继电器控制 逆变器 和交流接触器，同时交流接触器又互锁逆变器，在电池到欠压保护点的时候倒计时10秒关闭继电器，此时继电器常开触点接通 交流接触器得电吸合，切换到市电模式。

通过几天的试用，效果很好，逆变切市电没什么感觉，市电切换逆变有三秒延迟，这是逆变的软启动原因。

其实只要一个控制器即可实现，就是用控制器的可控输出来控制 逆变器 的开关，逆变器输出后加一级降压来控制延时模块，延时模块再控制交流接触器吸合或者断开，延时模块的作用就是缓冲逆变器缓启的过程，使负载在接通时得到220v的正常工作电压。这样的目的是，只要逆变器工作有正常输出以后通过自设定延时时间才接通后级负载，逆变器关机后后级负载自动切换到市电。所以，可以选择逆变器优先。
