24V1000W纯硬件纯正弦波逆变器设计

录入:edatop.com    点击:

本逆变器有如下特点:

1、单极性倍频调制,载波设定为14.7K,实际后级LC工作在倍频29.4K;

2、加入了软启动;

3、直流反馈提高了稳定性和稳压精度;

4、基准正弦波和三角波采用了相同的电路结构,即均由方波再滤波为基准正弦波和三角波,在温度变化时,虽然基准正弦波和三角波的幅值会有细微的变化,但调制后互相抵消了,因而温度稳定性极好;

5、电路简洁,成本低廉,大大低于单片机;

6、性能优越,反应速度快,稳压精度高。

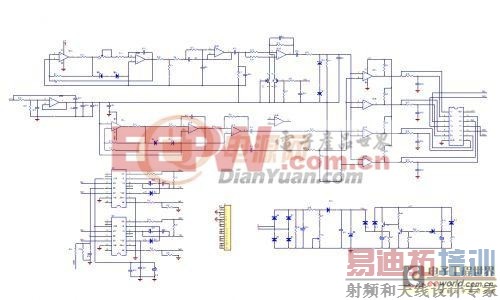

电路原理图:

24V1000W纯硬件纯正弦波逆变器设计

在24V1000W方波板上搭建的实物电路:

前级功率管:RU75N08*4

变压器:EC42-20,初级4+4,次级64

整流二极管:RHRP860

后级功率管:FQA24N50

24V1000W纯硬件纯正弦波逆变器设计

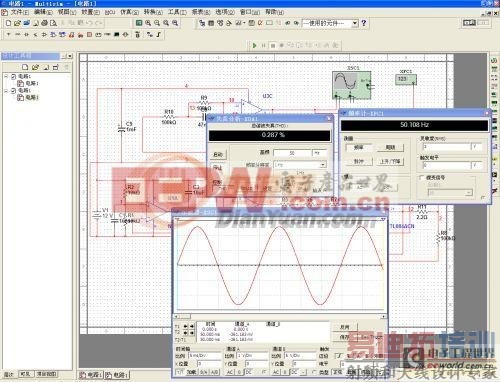

对基准正弦波的仿真:

24V1000W纯硬件纯正弦波逆变器设计

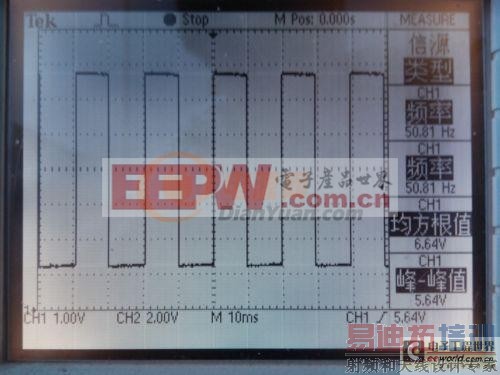

50HZ基准方波的实测波形:

24V1000W纯硬件纯正弦波逆变器设计

50HZ基准正弦波的实测波形:

24V1000W纯硬件纯正弦波逆变器设计

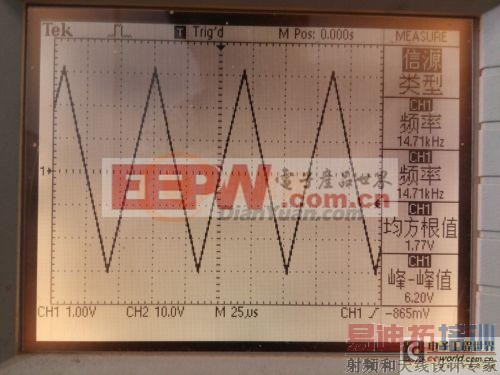

14.7K三角波载波的实测波形:

24V1000W纯硬件纯正弦波逆变器设计

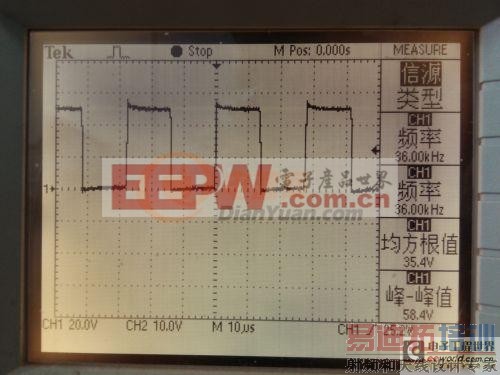

输入24V时空载前级MOS的D极的波形:

24V1000W纯硬件纯正弦波逆变器设计

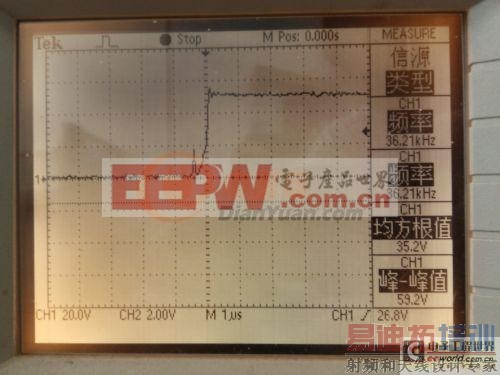

输入24V满载1000W时前级MOS的D极的波形:

24V1000W纯硬件纯正弦波逆变器设计

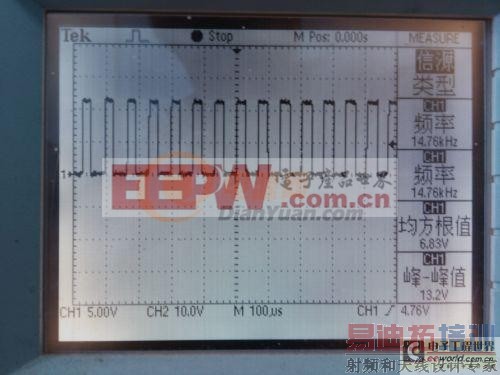

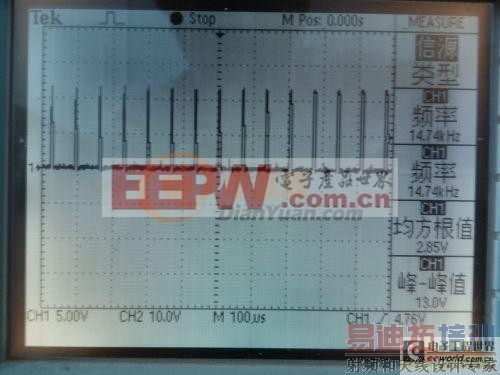

24V1000W纯硬件纯正弦波逆变器设计后级低端MOS的SPWM驱动波形:

24V1000W纯硬件纯正弦波逆变器设计

24V1000W纯硬件纯正弦波逆变器设计

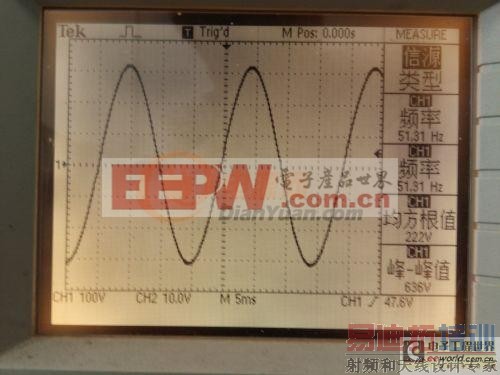

输入24V时输出220VAC空载时的波形:

24V1000W纯硬件纯正弦波逆变器设计

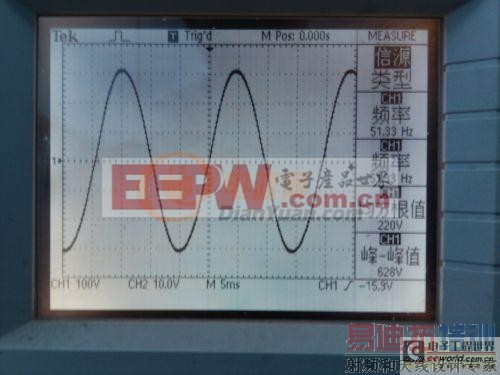

带上1000W满载后,电压下降为220V,负载调整率为(222-220)/222=0.9%。

24V1000W纯硬件纯正弦波逆变器设计

满载时再把输入电压由原来的24V调低到20V,此时直流高压只有300V了,波形削顶了,但电压还稳定在219V。
