停电应急方案 带有外壳的逆变器设计

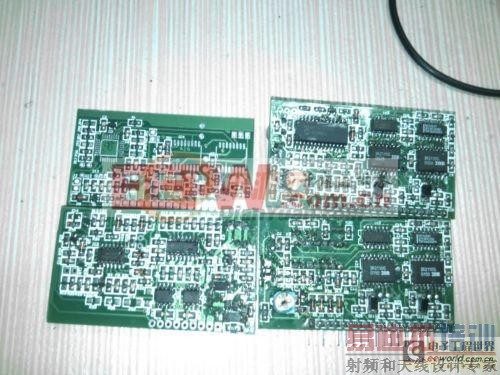

这次的逆变器最重要的特点是有外壳，比较安全，便于搬运。前级电路和以前差不多，驱动采用的是MIC4452，12A的驱动电流，60000PF的驱动能力，20NS的驱动速度，功率管采用的是IRFP2907，绝配啊，终于明白没有MIC4452这样的驱动利器，IRFP2907这样的牛管就不服贴！后级驱动板做了三种：PIC16F73，TDS2285，EG8010和功率板的接口采用插卡式的，可以随意更换，先晒下驱动板吧：

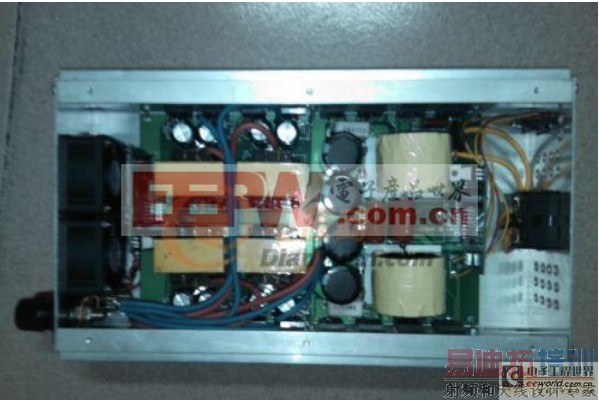

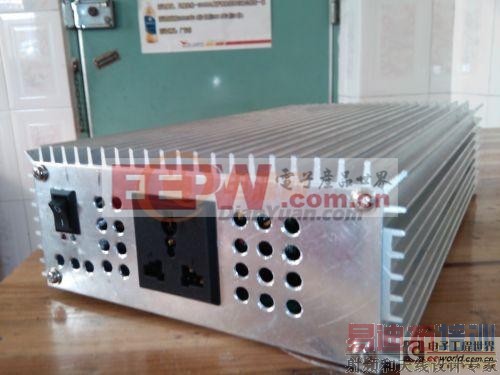

外壳长宽高分别为：300*164*64mm:

变压器没变，24V的初级4+4，12V的2+2。后级滤波电感是2个40的铁硅铝叠起来的，因为47的放不下。

这个就叫做UPS或EPS了，后背式UPS分为逆变，充电，市电稳压三部分。自动切换的转换时间不能大于10mS.充电要做到充满自停，市电检测可以用运放差分的方式检测整流成直流信号控制切换，比如市电在一个范围内视为正常，过低或过高启用稳压电路，超出了稳压范围就启用电池逆变供电。

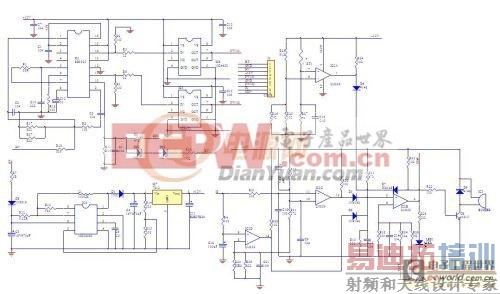

适合24V-48V电池的前级驱动板:

适合6-12V电池的前级驱动板:

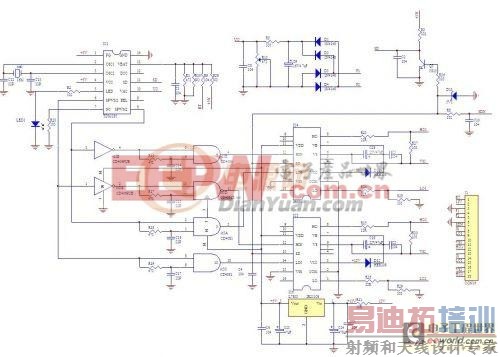

TDS2285后级驱动板：

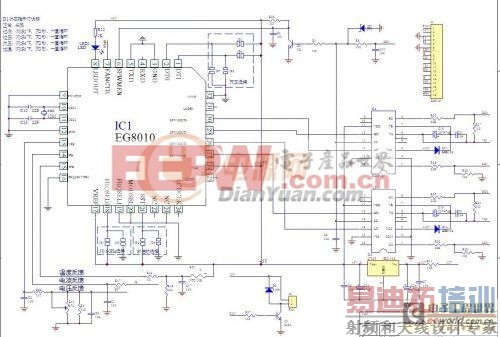

EG8010后级驱动板：

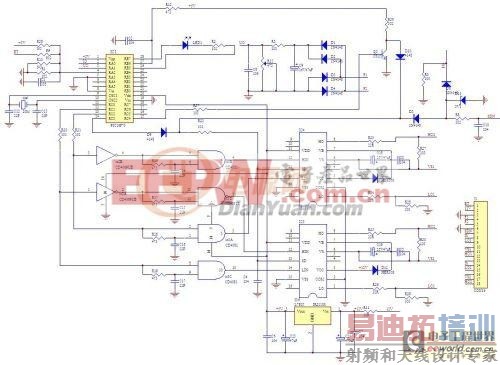

PIC16F73后级驱动板：

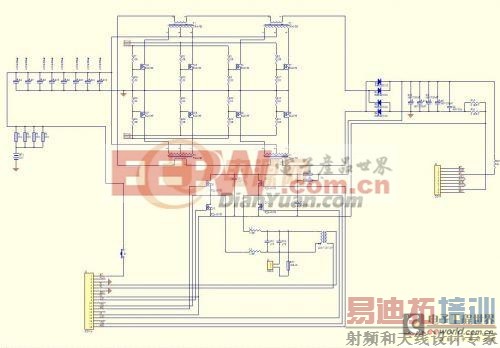

主功率板：

网友萧山老寿：不知功率能带到几W？

答：和您的2400W差不多。

网友：MIC4452那么大电流要散热片吗？

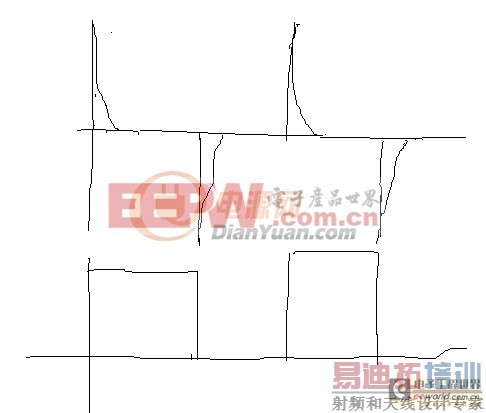

答：不需要，电流是大，但是那是峰值电流，只在脉冲的上升和下降沿电流大。其输出电流波形大概为：

上面为输出电流波形；下面为输出电压波形

网友最爱制作：谢谢，您用190N08Q，G级电阻多大？我的用10欧烧了好几个，不知是不是驱动的问题，后来换成20欧才没 [p] 有烧。

答：190N08Q栅极电阻高频可以用4.7-10R。

网友flyahead：请问IRFP2907能用IR2110驱动吗？

答：40K时勉强驱动1只。
