一种基于二极管钳位型三电平逆变器的电路设计

录入:edatop.com    点击:

虽然多电平拓扑结构种类较多,但是大致可分为:二极管钳位型、飞跃电容型和独立直流电源级联多电平这三种拓扑结构。这三种多电平拓扑结构各有优缺点,其中应用最广泛的是二极管钳位型多电平拓扑结构。本文的研究对象主要是二极管钳位型三电平逆变器。在图1所示的二极管钳位型三电平逆变器中,相对逆变器直流侧中点的参考电位0,逆变器的输出电压除了两电平逆变器输出电压+UD/2和-UD/2,还增加了第三个电平值0。图1中采用了12个可关断功率器件和6个钳位二极管,在直流侧接有2个等电容量的电容分别是C1,C2,每个电容分担的电压为UD/2,并且通过钳位二极管的钳位作用,使每个开关器件上承受的电压限制在一个电容电压(UD/2)上,从而大大减小了开关器件的电压应力。

一种基于二极管钳位型三电平逆变器的电路设计

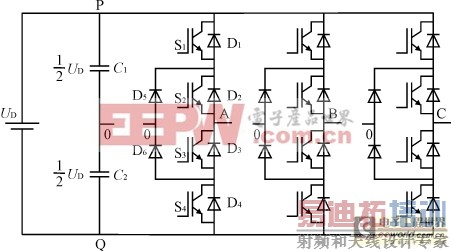

图1 二极管钳位型三电平逆变器

与三相两电平逆变器相同,三相三电平逆变器也可以用开关变量Sa、Sb、Sc分别表示各桥臂的开关状态,不同的是这时A、B、C桥臂分别有三种开关状态,从而Sa、Sb、Sc为三态开关变量,如表1所列。

表1 三电平(NPC)逆变器A相开关状态

一种基于二极管钳位型三电平逆变器的电路设计

因此,A相输出端A对电源中点0的电压uAO可以用A相开关变量Sa结合输入直流电压UD来表示

一种基于二极管钳位型三电平逆变器的电路设计

输出线电压可表示为

一种基于二极管钳位型三电平逆变器的电路设计

整理即为

一种基于二极管钳位型三电平逆变器的电路设计=一种基于二极管钳位型三电平逆变器的电路设计UD·一种基于二极管钳位型三电平逆变器的电路设计·一种基于二极管钳位型三电平逆变器的电路设计(3)

与三相两电平逆变器相同,三相三电平逆变器可以定义逆变器的开关状态为(SaSbSc),则三电平逆变器有27个开关状态,分别对应着19个特定的空间电压矢量,如图2所示,并将整个矢量空间分成24个扇区。由图2可以看出,19种空间电压矢量可分为长矢量,中矢量,短矢量和零矢量,分别对应着1个,2个和3个不同的冗余开关状态,如表2所列。

表2 开关状态及相应电压矢量

一种基于二极管钳位型三电平逆变器的电路设计

一种基于二极管钳位型三电平逆变器的电路设计

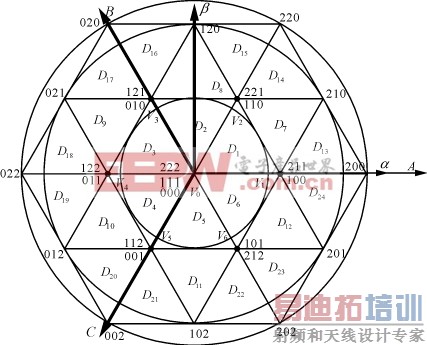

图2 三电平空间电压矢量图
