浅谈逆变电路及其控制

录入:edatop.com    点击:

UPS(Uninterruptible Power System ),即不间断电源,是一种含有储能装置,以逆变器为主要组成部分的恒压恒频的不间断电源。主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。当市电输入正常时,UPS 将市电稳压后供应给负载使用,此时的UPS就是一台交流市电稳压器,同时它还向机内电池充电;当市电中断(事故停电)时, UPS 立即将机内电池的电能,通过逆变转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。

不间断电源(Uninterrupted Power Supply,简称UPS)是一种稳频、稳压、纯净、不间断的高质量电源,随着电子和电器设备对电网质量要求的不断增高,它已经成为许多重要场合必备的辅助电源。

逆变电路及其控制

PWM技术原理 由于全控型电力半导体器件的出现,不仅使得逆变电路的结构大为简化,而且在控制策略上与晶闸管类的半控型器件相比,也有着根本的不同,由原来的相位控制技术改变为脉冲宽度控制技术,简称PwM技术。 PwM技术可以极其有效地进行谐波抑制,在频率、效率各方面有着明显的优点使逆变电路的技术性能与可靠性得到了明显的提高。采用PwM方式构成的逆变器,其输人为固定不变的直流电压,可以通过PwM技术在同一逆变器中既实现调压又实现调频。由于这种逆变器只有一个可控的功率级,简化了主回路和控制回路的结构,因而体积小、质量轻、可靠性高。又因为集凋压、调频于一身,所以调节速度快、系统的动态响应好。此外,采用PwM技术不仅能提供较好的逆变器输出电压和电流波形,而且提高了逆变器对交流电网的功率因数。

正弦脉宽调制(SPWM)技术在逆变器的控制中得到了广泛应用,正弦脉宽调制方式很多,在此不一一描述。本电路采用的是倍频式的调制方式,下面简单加以介绍。

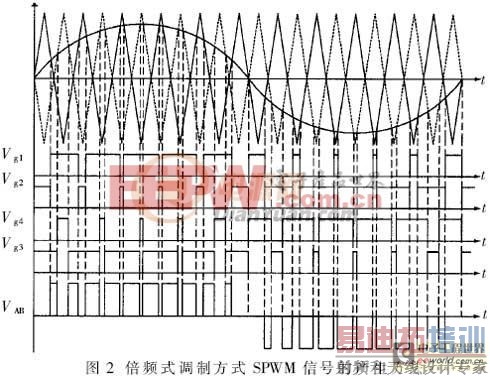

全桥逆变电路的基本结构如图1所示。在倍频式调制方式中,四个开关管的门极脉冲信号Vg1~Vg4的产生方法如图2所示。四个开关管门极脉冲信号Vg1~Vg4与两桥臂中点A、B间电压VAB的波形也如图2所示。

由图2可以看出,在倍频式调制方式中,A、B间电压频率是开关管工作频率的两倍,这种调制方式的好处在于在不增加开关管工作频率的情况下,可以减小逆变器输出滤波器的尺寸。它的缺点在于四个门极脉冲信号各不相同,提高了控制电路和脉冲发生电路的复杂性。本文提及的逆变电路开关管门极SPWM信号是由数字信号处理器(DSP)产生的,对于数字控制电路而言,倍频式调制方式所带来的电路复杂性可以忽略。

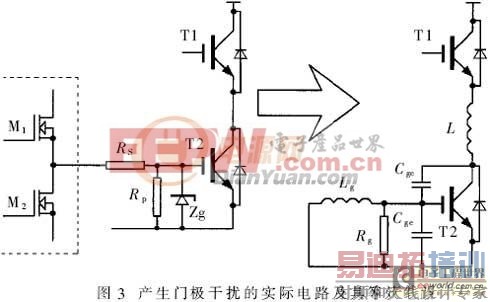

该电路采用IGBT作为功率开关管。由于IGBT寄生电容和线路寄生电感的存在,同一桥臂的开关管在开关工作时相互会产生干扰,这种干扰主要体现在开关管门极上。以上管开通对下管门极产生的干扰为例,实际驱动电路及其等效电路如图3所示。

实际电路中,虚线框部分是IR2110的输出推挽电路,RS、RP分别是T2门极串、并联电阻,Zg是门极限幅稳压管。当上管T1开通时,下管T2门极信号必然为低电平,即M2导通,M2两端可等效为一个电阻RM,这个电阻与RS、RP一起等效为电阻Rg。

Rg=(RM+RS)//RP≈RS(RM S P)

Zg两端相当于开路。电容Cge和Cgc都是T2的寄生电容。电感L是功率电路线路的等效寄生电感,Lg是驱动电路的线路电感。

在T1开通前,由于互补门极信号死区的存在,T1、T2均处于关断状态,桥臂中点电压是高压母线电压VBUS的一半。当T1开通时,中点电压立刻上升,很高的dv/dt使L和T2的寄生电容发生振荡,由于Lg和Rg的存在且Cge的阻抗也并不足够低,在T2门极会产生一个电压尖刺。这个电压尖刺幅值随母线电压VBUS和负载电流的增大而增大,可能达到足以导致T2瞬间误导通的幅值,这时桥臂就会形成直通,造成电路烧毁。同样地,当T2开通时,T1的门极也会有电压尖刺产生。

通过减小RS和改善电路布线可以使这个电压尖刺有所降低,但均不能达到可靠防止桥臂直通的要求。
