大功率VMOS管逆变电源绿光闪亮

本装置电路简单，易于调试，性能可靠，逆变和充电自动转换，带电瓶电量指示。由于使用了大功率VMOS管，故效率高而成本又较低，适合电子爱好者组装。

工作原理

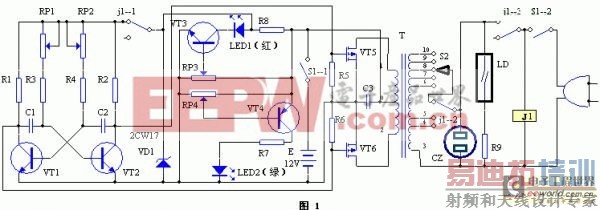

电路工作原理见图1(点击下载原理图)。VT1和VT2构成多谐振荡器，振荡频率为5Hz。当电压下降时，为使频率不变，振荡器由稳压管VD1稳压后供电。多谐振荡器输出输出的方波电压，直接推动VMOS大功率管，经变压器升压后的220V交流电从插座CZ引出。

继电器J1用于逆变和充电的自动转换。当电网送电时，J1通电，则J1-3接通电网电源，J1-2从变压器T的⑧脚跳到⑤脚，使变压器①、②对0脚产生15V的交流电压，J1-1断开多谐振荡器电源，所以VMOS管栅极电压为零，此时VMOS管相当于二极管，15V交流电经VMOS管全波整流后对电瓶充电。LED1是充电结束指示，LED2是放电完毕指示。氖灯LD指示高电压。当电网送电但电瓶已充足，或虽停电但不需逆变器工作时，关断电源开关S1。

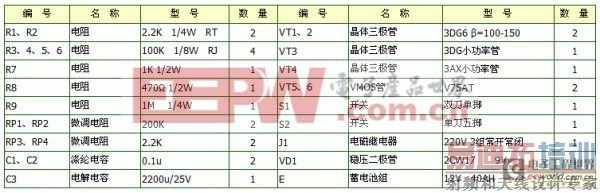

元器件选择与制作

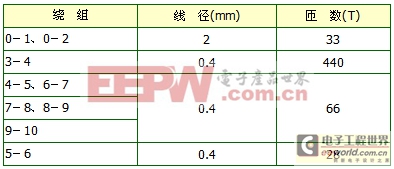

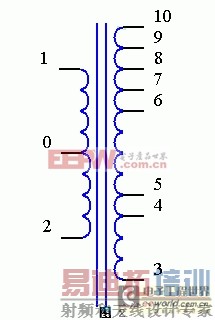

当元件全部焊接完成检查无误时，接通12V电源，这时电路应能起振，用示波器观察VT1、VT2集电极电压波形，调节RP1、RP2使之为50Hz，并且波形对称。改变电源电压，调节RP3使LED1在电源电压为16.8V时点亮，电源电压在16V以下时熄灭。调节RP4使LED2在电源电压大于11V时点亮，小于10.5V时熄灭。2CW17应满足当电源电压在10.5-17V时均能向多谐振荡器提供9V直流电压。电路其它部分不需调试。变压器的铁芯截面积应不小于10cm2，绕线数据见图2(绕制数据见上表)。当③脚和⑧脚加220V交流电时，0-1和0-2端电压为11V;⑦、⑥、⑨、⑩脚是为调节逆变电压而设计的;当③脚与⑤脚加220V交流电，0-1和0-2端电压为15V，用于对电瓶电量的补充;③脚和④脚加220V交流电时，0-1和0-2端电压为17V，用于对放电完毕的电瓶进行快速充电。

电网停电时，逆变器会自动投入运行，逆变电压从插座引出，打开电源开关，氖灯应发光，LED2也应发光(绿)。当绿光熄灭时，表示电瓶电量已放完，应停止使用逆变器。要注意的是电瓶不能长期亏电，也不能充足后长期不用，一星期应放电1小时左右，放完后要及时充足电。一、两个月要彻底放电一次，放完电后也要及时充足电备用。
