解大功率甲乙类输出工作方式的功放电源电路

在电路中NE5534的供电电源是通过两只集成稳压器78 18和79 18提供正负电源的o从电路中可知，正电源是通过7818提供正18v的电源，负电源是通过7918提供的。但在这里不是18V；而是18.7V，即在7918的接地端接人一只二极管1N4001。利用二极管导通压降为0.7V使负电源成为一18.7Vo这种采用不对称供电的方法其目的是使集成运放内部的输出级处于甲类工作状态，让输出管始终有电流流过，从而改善了运放的瞬态特性及准互补输出所具有的先天不足，如开关失真，交越失真等。由于NE5534的内电路的输出级是采用准互补形式的，因此采用不对称电源供电方法是必要的。此级的电压增益为40dB，最大输出电压为12V.v,k、VTs与VT6、Vr7组成并联推挽输出，它们又分别和VTz、VT3共同组成功放输出级，同时都采用集电极输出。这种集电极输出的电路具有一定的电压放大能力。采用此结构的目的是为了提高输出功率，增加动态范围。本电路末级电压增益为9. 5dB.电路的输出，小功率采用甲类输出工作方式，大功率时为甲乙类输出的工作方式。

VD2与VD3为输出管的过载保护电路。

VTs~VTio力扬声器保护电路。

电路的调整较为简单，只需调节RPi使末级输出电流为100mA左右即可(可通过测

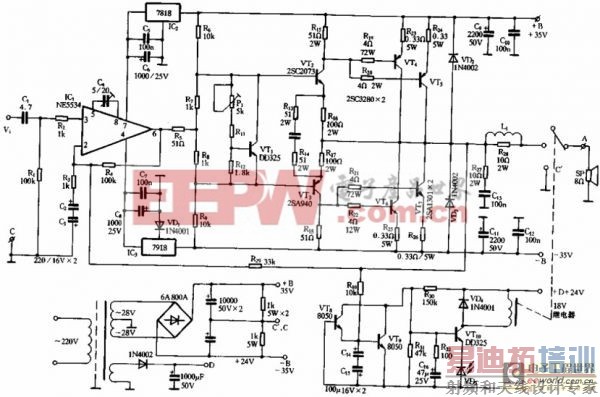

量R23上的电压降为0.3~0.4V)。如下图为大功率甲乙类功放电路：
