使用LA6350和3DD15制作大功率开关稳压电源

一些高档电器，如计算机、通信设备、家用视听设备对电源的要求较高，采用普通分立元件或三端稳压集成电路制作的普通型稳压 电源 已不能满足这些电器设备的要求。用上述方法制作出的稳压电源不是体积庞大，就是功率太小，保护功能也不完善，因此，这类电器的电源已开始向开关稳压电源过渡。

本文向大家介绍的这款开关稳压电路，采用美国Lambda公司生产的LA6350单片大功率。

开关稳压集成电路设计的开关型稳压电源，不仅电路简单、调试容易、功能完善，而且所需的散

热器面积小、输出功率大、制作成本低，是电子爱好者制作开关稳压电源的理想电路。

LA6350具有以下特点：

1)输出电压在 2.5-30V内连续可调;

2)单片输出电流可达5A;

3)开关工作频率高于22kHz;

4)转换效率大于90%;

5)工作温度为-55度~+125度

6)具有软启动开机，过流快速关断以及过热保护等功能。

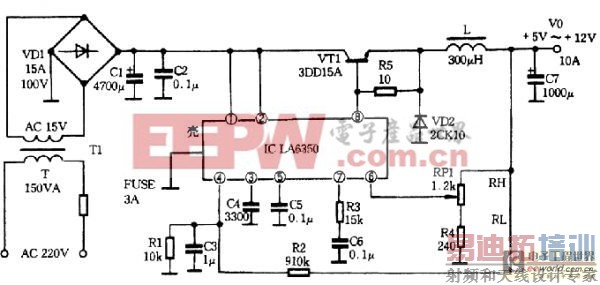

电路如图所示。电路采用该芯片制作的输出电流可达10A，输出电压在5-12V内可调的实用大功率开关型稳压电源。其工作原理为：220V交流电源经变压器T1降压，桥堆VD1整流，C1、C2滤波后得到一直流电压。IC第①、②脚为直流电压输入端，其最高输入电压为+40V。该直流电压经IC内部的振荡器调制为200kHz左右的高频开关电压，振荡器的开关频率由外接振荡电容器C4决定。当C4的值取为3300pF时，电源的开关频率约为200kHz;R3、C6为环路调节放大器的频率补偿网络，由第7脚输入。IC第④脚为抑制输入端，其闭锁电压的阈值为0.7V，输出电压经取样电阻R2反馈至第④脚后与R1比较，当阈值电压大于0.7V时，输出关闭，起到短路过流保护作用。第6脚为输出电压调节控制端，由电位器RP1及电阻R4将输出电压分压后得到调节电压检测值，调节电位器RP1可控制输出电压的大小，输出电压值可由公式：VO=Vref{1+Rh/(RL+R4)}进行估算。其中，Vref为基准电压，为2.1V。第8脚为输出端，VT为电流放大管，VD2为反向续流二极管，L为滤波电感器。

IC为专用开关型稳压集成电路LA6350，其外壳接地并接散热器。R5的功率应大于5W。IC外围电路中，除振荡电容C4选择高频电容器外，电阻R1、R2应选择允许偏差1%的高精度金属膜电阻外，其余元件无特殊要求，按图中参数选取小型器件即可。由于输出电压为高频开关式，因此IC和功率三极管VT所需的散热器仅为普通稳压电源的三分之一，且性能远远高于普通的 稳压 电源。
