解大功率开关电源工程设计之有源钳位全桥电路
录入：edatop.com 点击：
在通信行业、电力行业、工业、军工、航空航天等领域，都广泛应用大功率AC/DC高频开关电源。单机功率从几百瓦至几百千瓦，智能化、n+1冗余模式、高效高功率密度、全数字化等是其显著之特点。

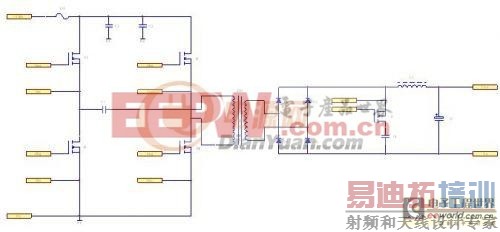

下图是DC/DC部分的原理简图：

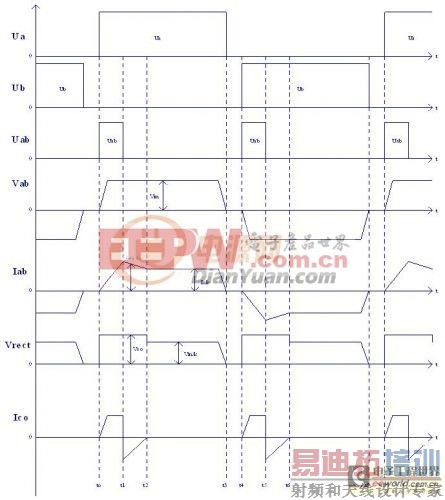

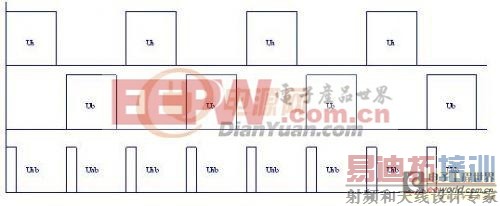

时序波形图如下：
下图是DC/DC部分Saber仿真的原理简图：
实际钳位信号Uab的前沿比Ua、Ub滞后300nS左右，这是产生钳位信号Uab的逻辑IC固有之延迟所致。
副边有源钳位之目的主要是抑制副边整流管反向恢复所致的尖峰和振荡，同时把此能量提供给负载；(当然，在有源钳位移相全桥拓扑中，还能实现滞后臂的ZCS软开关)由于副边整流管的尖峰和振荡几乎消失，这样可以选择耐压更低的整流管，使得整机效率比普通全桥电路要高几个百分点，同等功率下体积和重量缩小，稳定性和可靠性大大提高等，总之整机的性价比得到大幅提升。
