TDA7294大功率集成功放电路的说明及测试

一、芯片描述

TDA7294是欧洲著名的SGS-THOMSON意法微电子公司于90年代向中国大陆推出的一款颇有新意的DMOS大功率的集成功放电路。它一扫以往线性集成功放和厚膜集成的生、冷、硬的音色，广泛应用于HI-FI领域：如家庭影院、有源音箱等。

该芯片的设计以音色为重点，兼有双极信号处理电路和功率MOS的优点。具有耐高压、低噪音、低失真度、重放音色极具亲和力等特色；并且具有静音待机功能，短路电流及过热保护功能使其性能更完善，有关电器参数如下。

工作电压范围：(VCC+VEE)=80V

输出功率：高达100W

电压范围：|VCC|+|VEE|=20V-80V

静态电流：30MA

输出功率：|VCC|=|VEE|=35V ，RL=8欧时为70W

总谐波失真(THD)：0.01%(典型值)

转换速率(SR)： 10V/us

开环增益：80dB

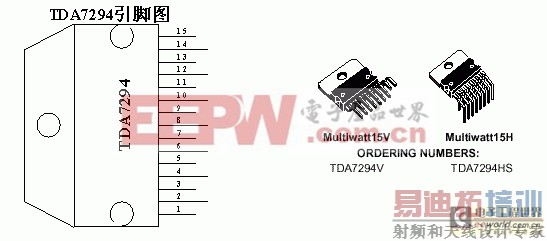

二、引脚资料

各端脚作用如下：

1脚为待机端; 　 2脚为反相输入端;

3脚为正相输入端; 　 4脚接地;

5、11、12脚为空脚;　 6脚为自举端;

7脚为+Vs(信号处理部分); 8脚 为-Vs(信号处理部分);

9脚为待机脚; 10脚为静音脚;

13脚为+Vs(末级); 　 14脚为输出端;

15脚为-Vs(末级)。

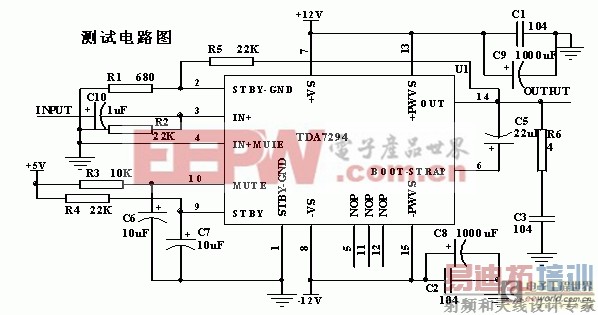

三、电路图说明

1.R1、R2和R5组成放大倍数为R5/R1大约32倍的典型功放;

2.C1、C2、C8、C9为电源滤波电容;

3.9脚和10脚可另加开关控制待机和静音，C6、C7作为滤波和去抖。

四、测试条件

1、空载、用WD-5稳压源 +12.1 -12.1 +5.0提供电源和允许位。

2、用SG1732SB5A直流稳压稳流电源作为输入。

3、用万用表SYG DT9205G 测量值。

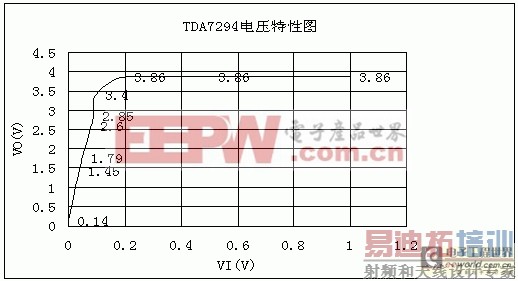

五、测试总结

开始测试误认为线性范围低，经过分析只是放大倍数太大，但最大电压3.86V还是太小不适合某些高电压输出要求；作为通用的音响芯片还是不错(排除发烧类的)。
