高电压控制和管理器适用于高功率电池供电型充电器

录入:edatop.com    点击:

支持各种POL开关电源拓扑结构的控制器,宽输入输出电压范围,无需微控制器的自主型操作,高空间利用率和小体积等,这些特性是高功率电池供电型充电器的需求所在。凌力尔特公司 (Linear) 日前推出一款 高电压 控制器和电源管理器 LTC4000,可将任何外部补偿的DC/DC电源转换为一个全功能的电池充电器。

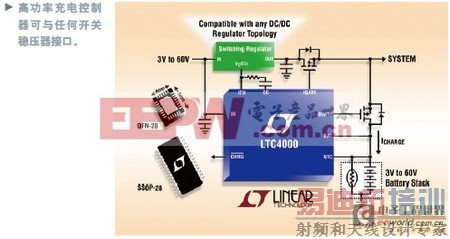

据Linear中国区总经理许绍武介绍,LTC4000 能够驱动常用的DC/DC转换器拓扑结构,包括降压、升压、降压-升压、SEPIC和反激式。该器件提供了精准的输入和充电电流调节,并可在一个3~60V 的

高电压控制和管理器适用于高功率电池供电型充电器

宽输入和输出电压范围内运作,因而与多种不同的输入电压电源、电池组和电池化学组成相兼容。其典型应用包括高功率电池充电器系统、高性能便携式仪器、电池后备系统、配备电池的工业设备以及笔记本电脑和小型笔记本电脑。

LTC4000采用了一种智能 PowerPath拓扑结构,当输入功率有限时,该拓扑结构将优先向系统负载供电。LTC4000 通过控制外部 PFET 来提供低损耗反向电流保护、电池的高效充电和放电、以及“即时接通”操作,以确保在插入时可立即获得系统功率,即使所采用的是一个失效或深度放电的电池也不例外。外部检测电阻器和精准检测功能以高效率启用准确的电流,从而使得 LTC4000 能够与功率范围从 mW 到 kW 的转换器一起使用。

LTC4000 的全功能控制器可对多种电池化学组成进行充电,包括锂离子电池/ 锂聚合物电池 / 磷酸铁锂电池、密封铅酸电池 (SLA) 和镍电池等。另外,该器件还可通过其 FLT 和 CHRG 引脚来提供充电状态指示。电池充电器的其他特点包括:±0.2%可编程浮置电压、可选的定时器或 C/x电流充电终止方式、采用 NTC 热敏电阻实现适宜温度充电、自动再充电、用于深度放电电池的 C/10 涓流充电以及失效电池检测功能。“当与一个DC/DC转换器配合使用时,可以实现一款完整的高性能 电池 充电器,”许绍武说,“LTC4000能够可编程输入和充电电流,其准确度达到±1%,能够避免过充损害。”
