求各位看看 这是什么原因呢?
录入:edatop.com 点击:
小弟最近在学习 pads LAYOUT

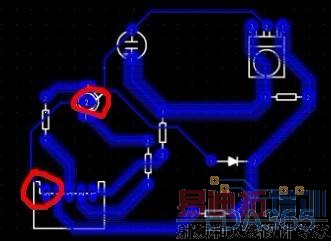

画到这里的时候 覆铜 发现接地线的有几个部位没有覆铜 这是什么原因 还请大家帮忙
顺便送上 XXIR.pcb
XX.IR.rar
画到这里的时候 覆铜 发现接地线的有几个部位没有覆铜 这是什么原因 还请大家帮忙
顺便送上 XXIR.pcb
XX.IR.rar
焊盘不是规则的,所以不能覆铜。
你说的是不能画铜皮吧
铜覆上了。你在thermal那的设置有问题。
XX.IR.rar
嗯 我再看看
具体怎么设置呢 ?
上次我给你设置的是flood over你如果不要这个 要用thermal 的话 就把那个Routed pad thermal勾上。
EN就是找你说的那样做 然后就好了谢谢你
