多用3D 观测软件

录入:edatop.com    点击:
最近无聊想搞点試驗,所以一直在搞 3D 实驗,一直在想有沒有办法,搞出一个主流 pcb 的 3d 方法或工具。
包括,
1.allegro有 3d 但只用來檢测,难看死。( 测试中)
2. mentor pads PCB 有 3d viewer只支持 wrl.stl 格式,只能看不能輸出,图象不好 (测試己完成)
3.Mentor Expedition Pcb 3d viewer 跟 Pads PCB 共用的 (测試己完成)
4.Proteus Pcb 其实是不錯的,格式只支持 3ds,可輸出,(测試己完成)
5.Eagle PCB ( 测試中)
6.Altium Designer PCB 3d 格式 step,完美格式,但 render 效果奇差,浪费 step 格式。不明白為什么只能输出只有零件空版,不知是否文件太大?搞不明!(测試己完成 )
7.protel ( 测試己完成 )
8.Diptrace pcb V2.2 3d 也不错,库很多,格式只接受 wrl,3ds,( 不能輸出。(测試己完成 )
待所有测试完成,连所有工具及方法一起传上來。
1.測試基本完成,只須一套零件 step 格式的,全部 PCB CAD共用。
2.版子做好不用原本軟件 3d 功能。
3.借助第三方软件,直接布置 3d (这个有空会自己搞个)。
3.放好元件直接存任何格式 3d,这可以用任何 render,怎样用自己想。
4.不用理会 PCB 怎样升级,3d 又从头再學。
原先我一直认為 wrl,3ds 都不能转 step 格式,但經过几天实验,发觉不是的只要注意一些特別項效果也很不錯,下面大部份零件是从 wrl & 3ds 转 step 格式的。

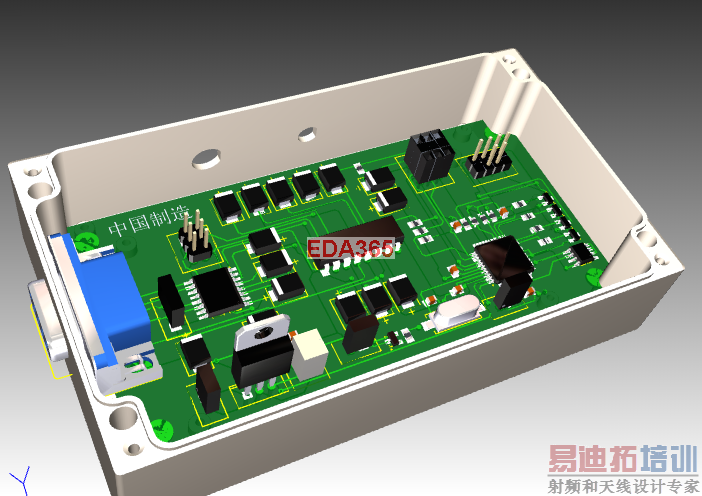

Pads pcb DEMO 3d
pdf 3d

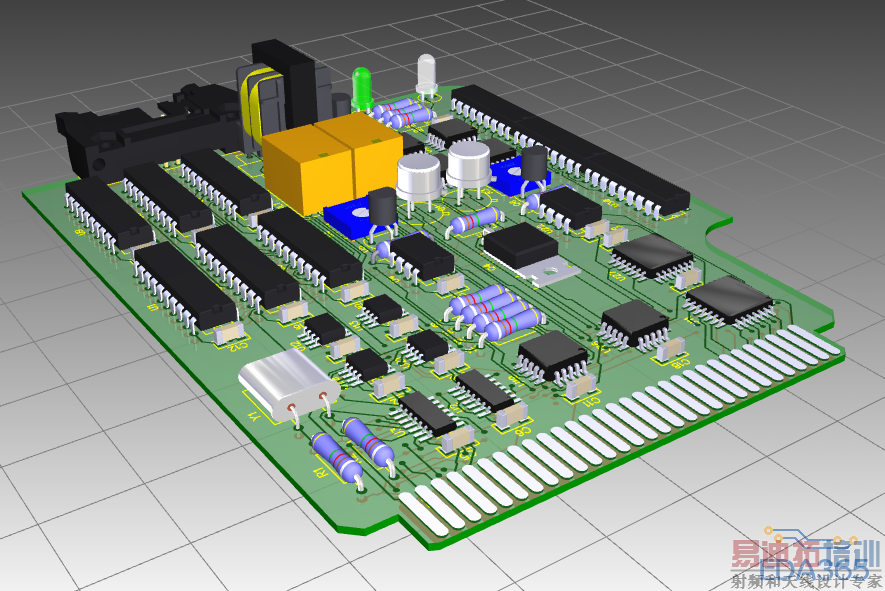

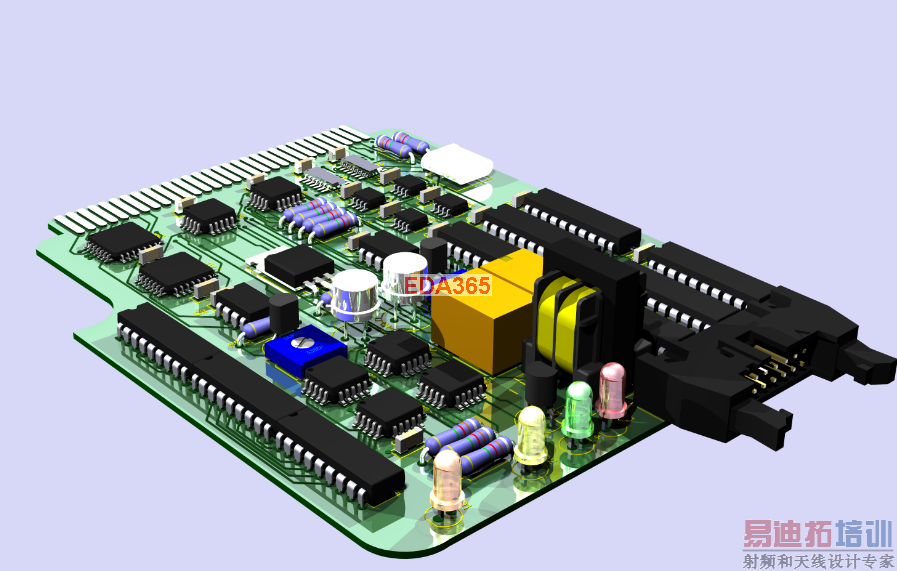

用 PoV Ray render

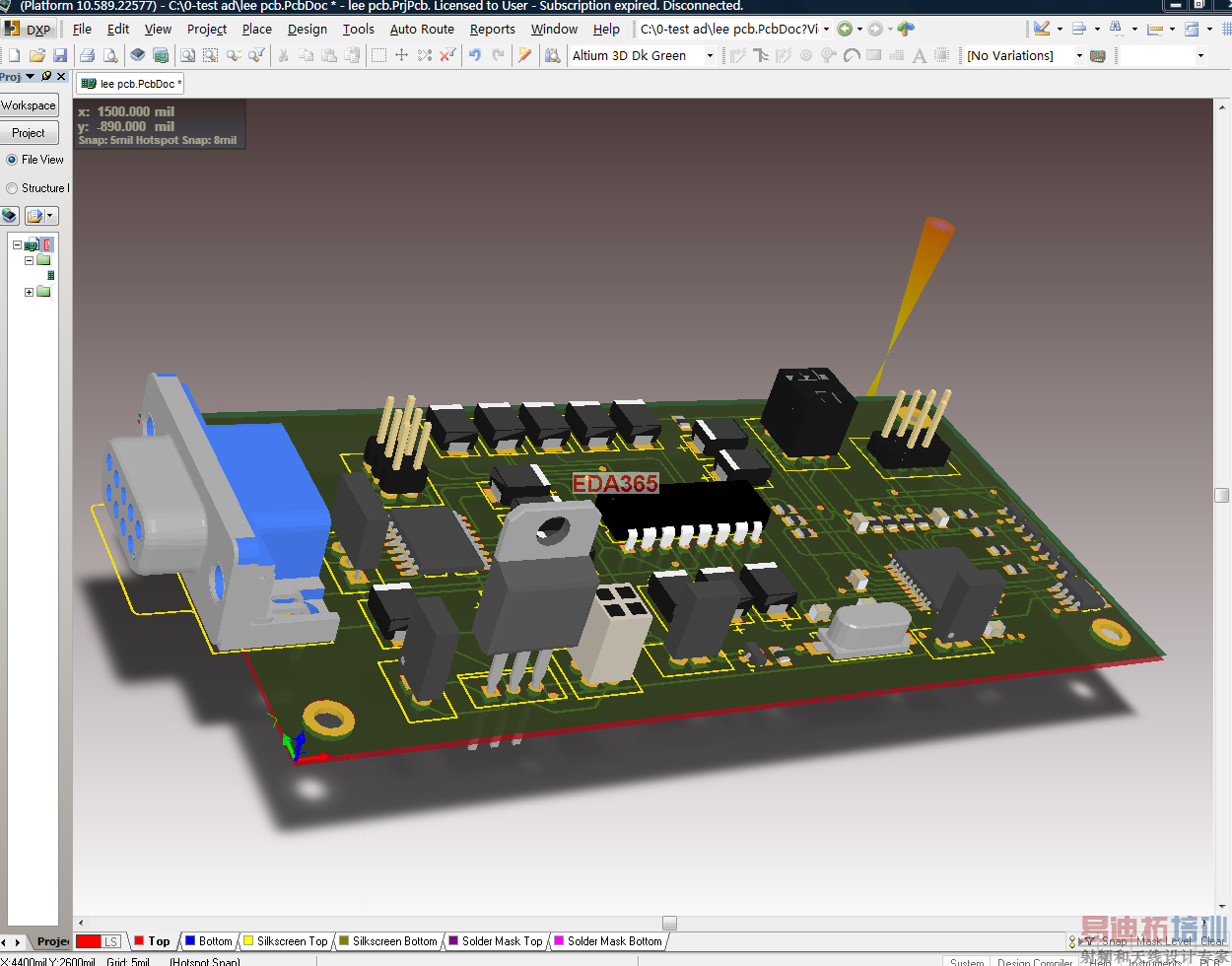

Altium Designer


測試 Proteus 輸出



楼主强悍,顶期待更新

LZ是个强人.非常支持.我可以协助你建模型.

这个必须顶!强!

顶,强人

强人!

再次见到楼主大作,狂顶
另:能否试试PCB->ProE/Solidworks流程,3D的主要作用是检查硬件和结构是否有干涉,出张漂亮的图片是其次

可以实现ECAD到MCAD的传递
我们公司用的是PADS Layout->EMN,EMP->ProE
可以用来做干涉检查。
每个器件可以再编辑。
不足是线路导不出来。



回 7楼 大哥:另:能否试试PCB->ProE/Solidworks流程,3D的主要作用是检查硬件和结构是否有干涉,出张漂亮的图片是其次
沒认真試过应该可以
给你文件 你试试
內有 DEMOA ( WRL & 3DS 格式 )

DEMOA

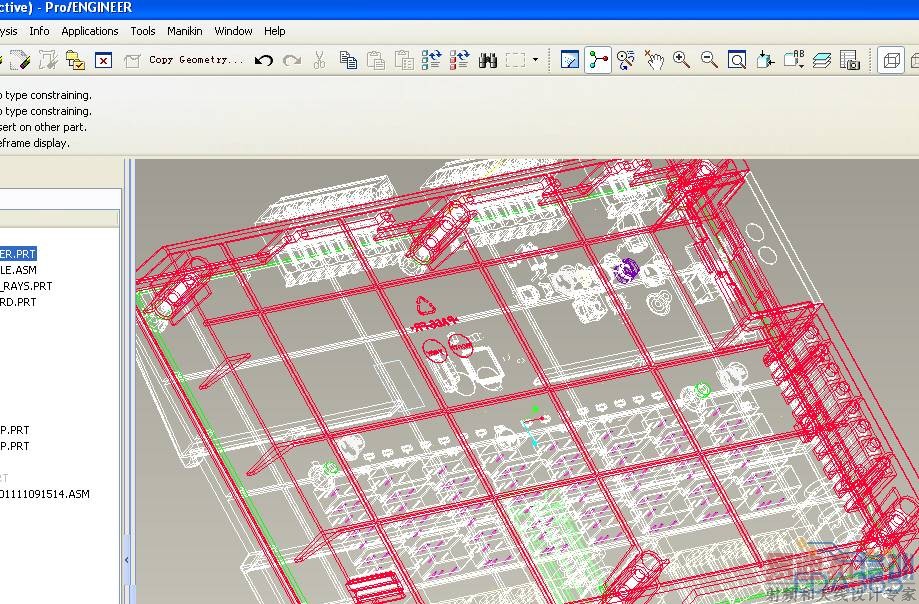

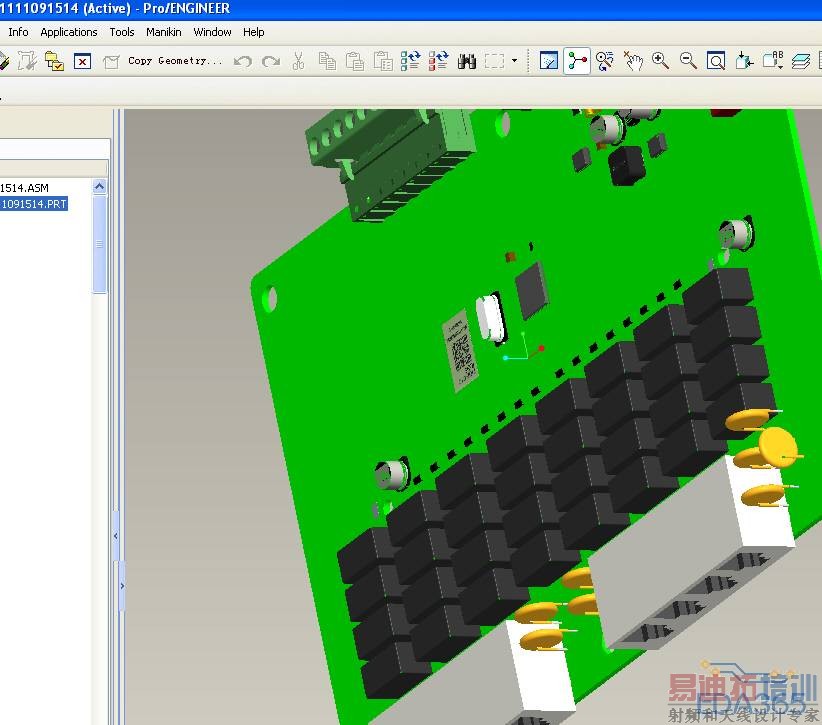

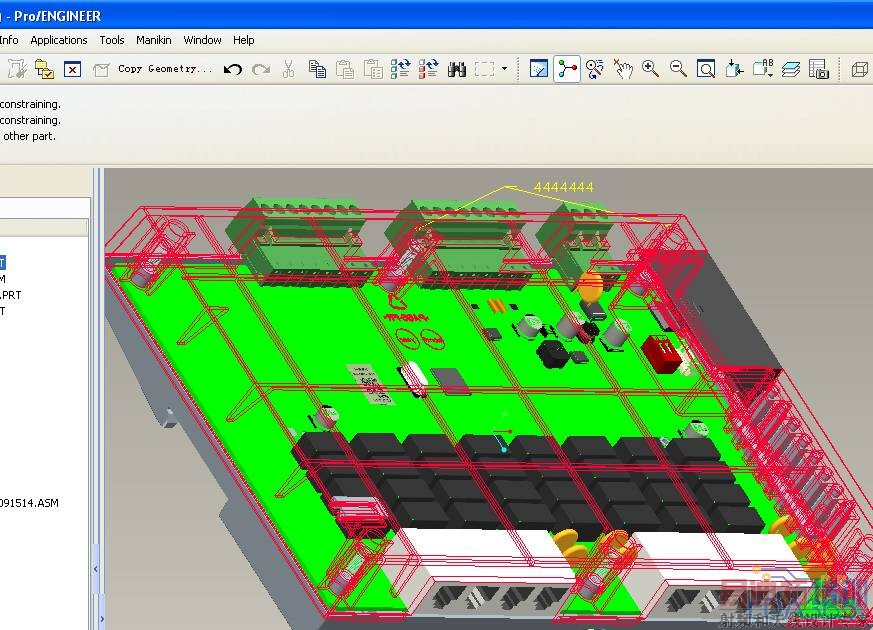

转入 proE (老实說,proE 很少用,不大会 )
proE


很漂亮,谢谢分享!

高手啊,支持!

高手啊,一直没有做3D,学习了!谢谢!

不知道怎样用呀

在PADS中,不知道怎样用呀。

牛人
