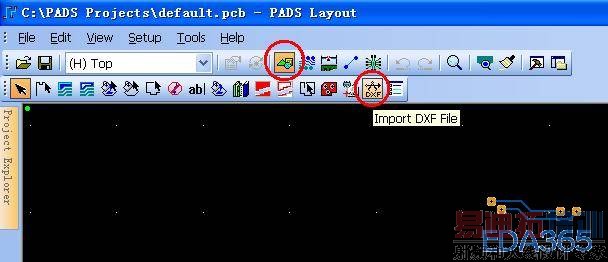

怎么把AutoCAD2004转换为PADS?

录入:edatop.com    点击:
急啊!在线等待!

等待回答,我也最近烦这个呢

哎,怎么就没人回复呢?


导进去的图形很小啊!要怎么办?

转进去很小的话,可以选择所有的,再combine,再选择PRORERTIES(属性),选择基中的SCALE(比例)将基输入1000/25.4=39.37即可

如风 发表于 2011-11-21 11:31

在AutoCAD2004先放大39.37倍,另存再导进去就OK了。

如果导到PCB里尺寸不对,我一般是这样做的。
在CAD里,全选,“SC+空格”,在图上点一下,输入39.37(这个MM和MIL的转换倍数,你也可以看看你的图导进去缩小了多少倍,这里就写多少),另存为DXF。
就可以了。

谢谢
