pads layout有办法修改阻焊层吗？
录入：edatop.com 点击：
板子子已经打样了,但是发现IC引脚留出的长度稍短,我想只修改一下阻焊,把连接IC引脚的trace的阻焊去掉一点点.怎么修改呢?
修改IC封装，添加阻焊层，修改其值。

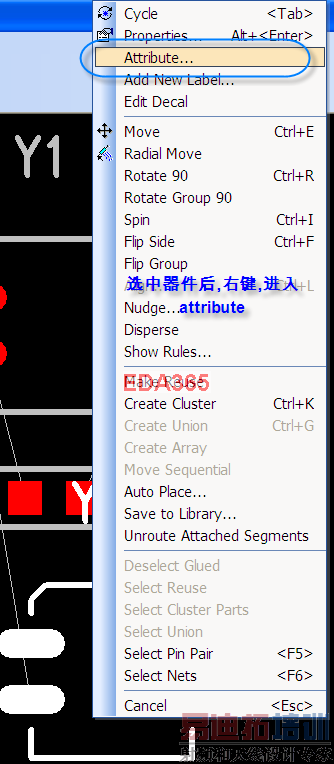

也可以在PCB中选中此器件.

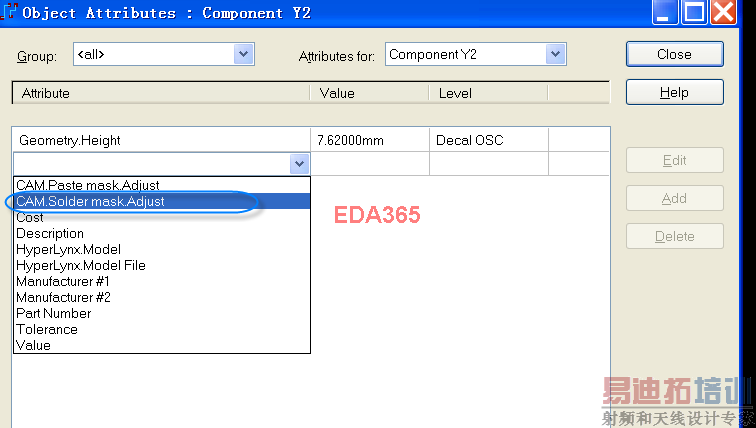

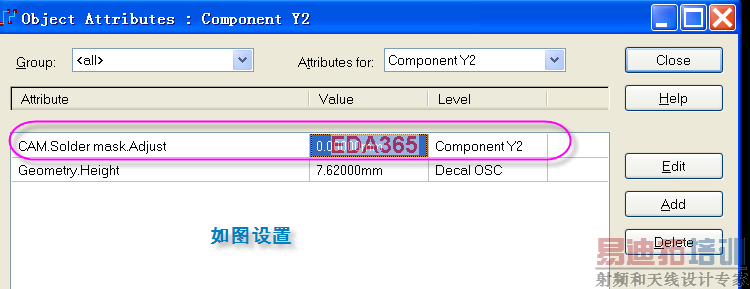

按下图进行设置:
学习了
这样也行，学习了
这一招挺高
请问属性中的CANsoldermaskadjust要自己加?
是的.
可是addCANsoldermaskadjust后，在CAM中体现不出来？还是默认的数字
2005里面没这个功能了
真乃高人也﹗
PADS的功能还真多
学习了
