求解：在PADS9.2里如何在LAYOUT设置显示参数值？
录入：edatop.com 点击：
求解,我用Orcad做原理图,然后用pads9.2做pcb,但不知如何在PCBLAYOUT里设置显示参数值,比如值是10K,要显示在PCB上,如何设置?请各位老师指教.

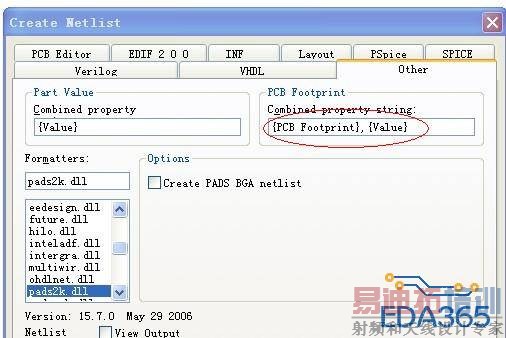

orcad生成网表时,要将value值也加上.
谢谢楼主,但我在转网络表是按你这个方法生成的,但不知在PADSLAYOUT里面是如何设置才能显示出来?

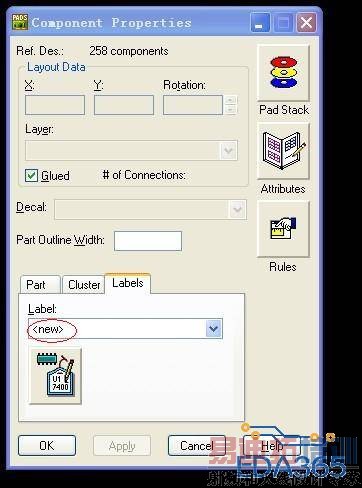

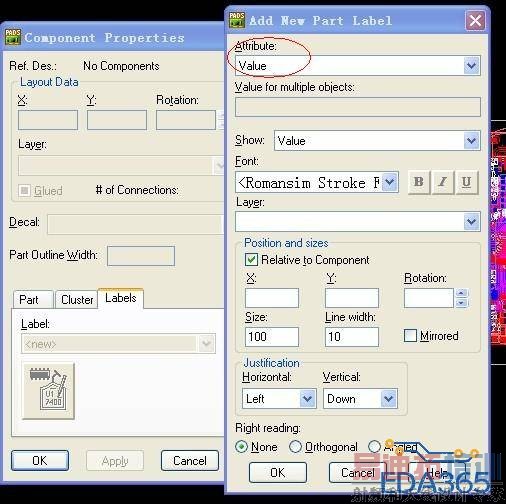

如图操作
谢谢楼主,问题已改决
