导出GB发现的问题,请指教,谢谢附件有原文件
录入:edatop.com 点击:
导出GB发现的问题:
1.在pads里,焊盘显示直角,而转出GB后,直角变成了圆角,请问问题出现在哪?
2.原PADS里底层丝印的图案,转出GB后,底层丝印的图案也没啦,请问下哪里设置错啦?
3.铺铜区域是用封闭性的直线画好的,结果铺铜后,有的地方不直,还坑坑洼洼的,问题在哪呢?
附件压缩包里有ARC原文件,请帮忙检查下,谢谢!
FPC.rar
1.在pads里,焊盘显示直角,而转出GB后,直角变成了圆角,请问问题出现在哪?
2.原PADS里底层丝印的图案,转出GB后,底层丝印的图案也没啦,请问下哪里设置错啦?
3.铺铜区域是用封闭性的直线画好的,结果铺铜后,有的地方不直,还坑坑洼洼的,问题在哪呢?
附件压缩包里有ARC原文件,请帮忙检查下,谢谢!
FPC.rar
已经解决!等我传截图给你!
OK你看一下吧!
已改好的FPC.rar
兄弟是做电容屏的?
呵呵 是啊。看来是同行哦。请问下问题出现在哪呢?

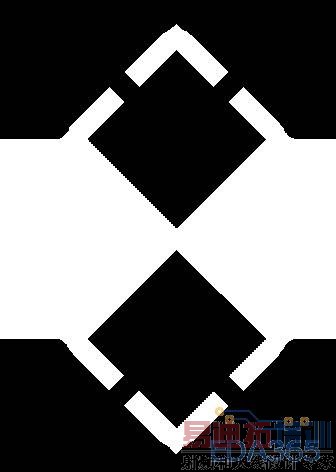

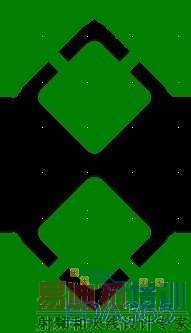

问题就是截图上 箭头哪里!
请问下 图片的路径在哪呢?我找了好久都没找到。

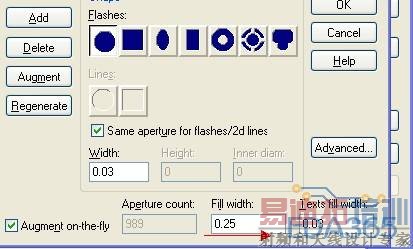

我也想请教3楼截图是哪个菜单下的呢?
在CAM里可以找到。
谢谢
,已找到,谢谢。
学习了
