如何去掉这些花焊盘 ?

录入:edatop.com    点击:
1

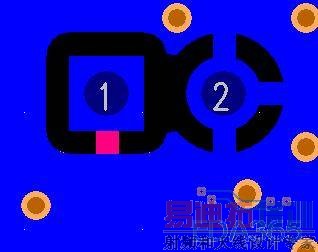

如图都是地孔,怎么改变连接方式 成为这样的?

是要改添加固定过孔的方式吗?
2这些地孔怎么也删不掉,是AD6转过来的

3铺铜后添加via stitch时如何得到规则的孔阵列,并且得到想要的孔数目

,是添加后一个一个移吗?

我没用过花孔和AD6,不过应该是这样的
1、修改属性,将thermal改成pad
2、看看是不是胶住了
3、论坛上好像有过类似的资料,记得是可以设置的
暂时只知道这么多

xxlljj 发表于 2011-11-17 09:14


将diagonal改为flood over就可以了

蓝色沸点 发表于 2011-11-17 10:14

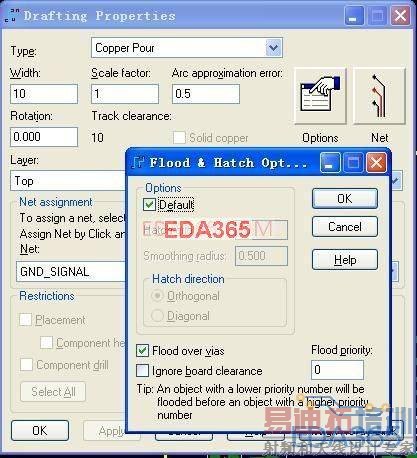

然后学则铺铜框,然后学则属性,点击Option选项框,选择Flood Over Vias,就可以了。

szsunliqian 发表于 2011-11-17 11:59

规则的孔阵列,可以设置好Via的栅格后再手工打孔、也可以自动打地孔。

感谢 学习了

学习了!

学习学习

按照你的做法操作之后我的还是不成功啊?郁闷啊,不知道那步操作除了问题哦!
新建 Microsoft Office Word 文档.pdf[/url]

那外框看下是否是禁止覆铜区?

是没有办法铺铜还是什么问题,可以说的详细一点吗,光看图也不是很清楚。

按照你的方法操作完之后无法达到你的那种效果。

我的覆铜时手动的人工覆铜,难道要自动覆铜才会出现这样的效果吗?

你的覆铜是用Copper画得(死铜),还是用Copper Pour画的。
我讲的是Copper Pour画得,如果是用Copper画的是没办法达到这样的效果。用Copper画的铜皮可以实现Via全链接,你如果想直插件有热焊盘的话,要在引脚上用Keepout,然后手动连线。
