米字型焊盘的绘制

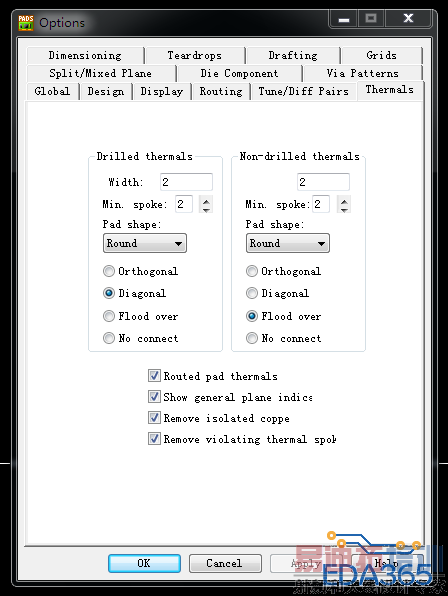

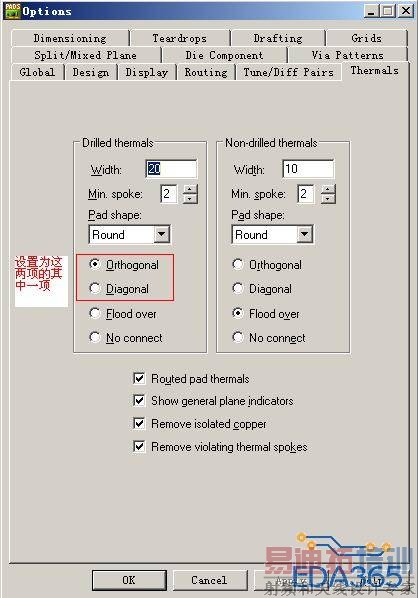

如下图设置

神器啊，哪个版本的？9.2的没有啊

大师，哪里搞出来的啊我怎么没有？

哪里设置的啊？我用的9.3简化版，找不到啊？

JIMMY老师，谢谢！，我会设置了，但是怎么设置完之后看不到效果呢？还有啊，我这里有个双面板，由于FPC电容的地铺了很大的一块铜所以元器件拆的时候很难拆下来，那位老员工让我把焊盘与铜箔之间花型连接，不是很明白？你那里有什么更好的那没法啊可以使得双面板的大件元器件可以有效焊接又不至于拆不下呢？我很郁闷啊，成天被老员工说来说去。拜托啦！

蓝色沸点 发表于 2011-11-24 19:42

又试了一遍 搞出来了

是不是只在安装面设置啊？

我也是设置好了后在PCB里面没看到效果

ppyuyi 发表于 2011-11-25 09:02

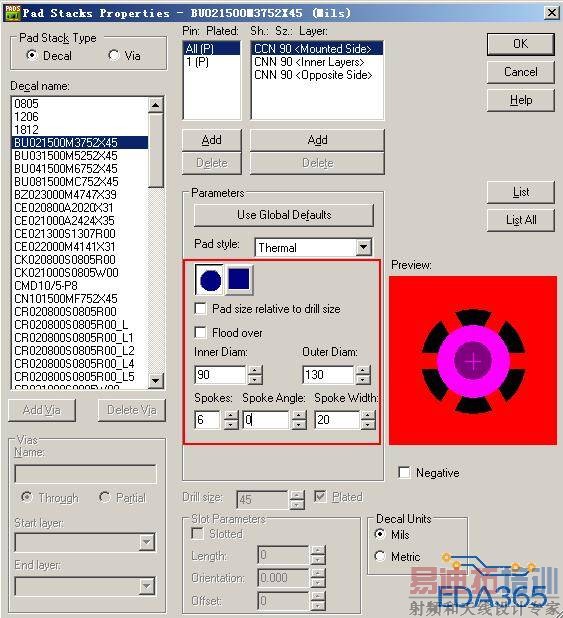

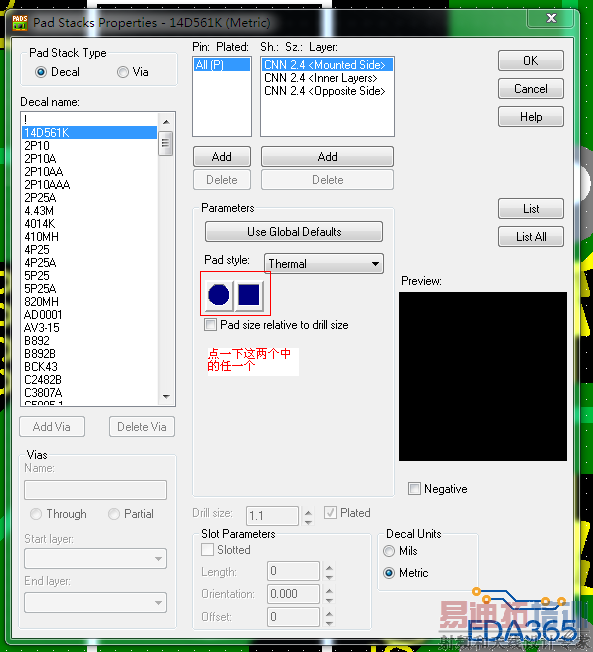

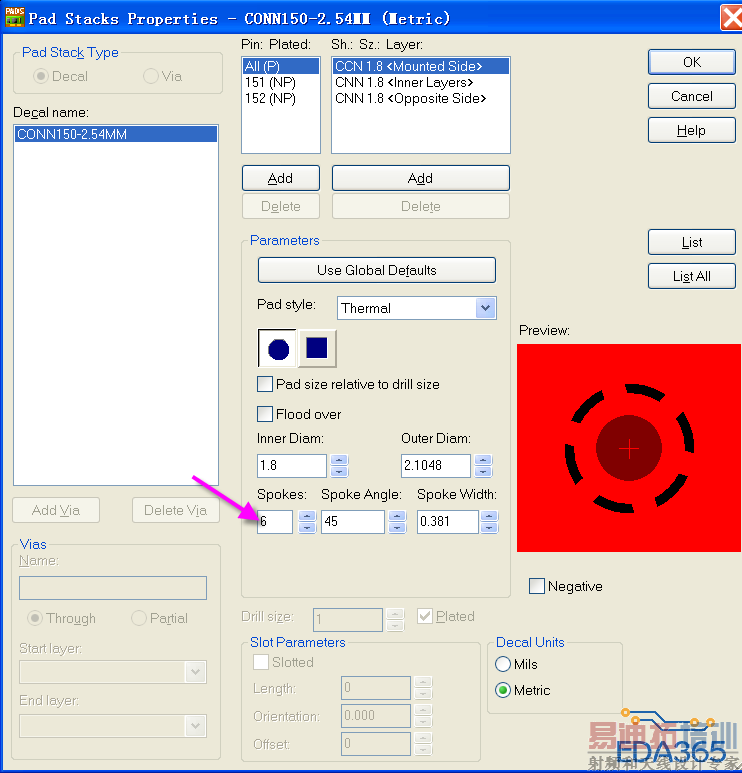

然后Setup---> Pad Stacks Properties:

szsunliqian 发表于 2011-11-25 13:27


我已设计好了！可是效果还是没有出来啊？

请问，单面板，普通焊盘能做成米字焊盘吗？

th2010-gc01 发表于 2011-11-25 17:24

可是我在单面板上，看不到有什么变化啊！没灌铜！
