PADS怎样删除器件不掉线

录入：edatop.com 点击：

请教各位大侠，在ECO模式下pads怎样删除器件不掉线，原来线已经走好了，想保留走线。

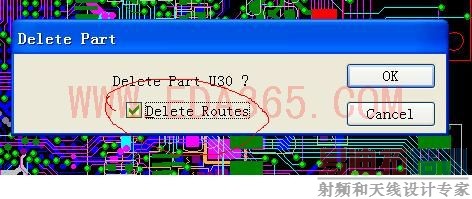

这个不选.

怎么会有这样的需求，是不是想换封装？
如果是，选择tools/compare ECO，可以满足

谢谢，是想换封装，进去怎么设置

我也想知道怎么样设置

如果只是换元件
ECO/CHANGECOMPONENT

期间管脚对应好的话，直接在ECO里面换就行了，线不掉的，如果想删除的话，就像二楼的做法，把那个对号去了就行

好像勾掉"DELETE ROUTES"没用。点击OK,会提示“delete xx causes removing nets”,点击“close”,net也不见了。

可以先把新的元件放上去,把走線改接新的元件,
再把舊的元件刪除,就不會掉線了.
