计划与人合作的新书《PADS PCB设计指南》第一章,欢迎拍转

录入:edatop.com    点击:
上传到了豆丁网:
http://www.docin.com/p-305355026.html
里面定价是9.9RMB,本来的意思是设定不允许下载,但还没有认证,没有这个功能,所以大家千万不要下载!
里面有些遗词造句有小问题,这个我个人可能不可能观察得很全面,希望大家帮忙咯,有什么意见或建议也欢迎提出来!到时候有最终的版本,可以通过邮箱发给大家,多谢了!

Next Page---------------------------->>

呵呵,支持

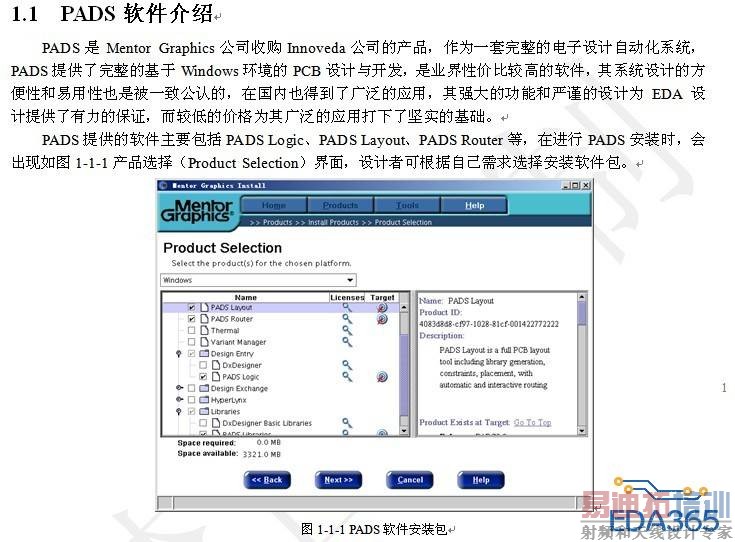

发其中0.7页,以示真实性,呵呵

有没有讲到如何精确画板框,我手里的这本竟然没有讲画板框的章节,晕死了.

这么久没反应,看来楼主也一样没写到如何精确画板框啊,这两天忙着补上是吧?

楼主把一个完整的项目,从原理图到PCB,包括网表板框导入等进行实例分析,其它书本不详细也少。

定价多少

发表于 2011-12-8 09:00:28 |只看该作者 楼主把一个完整的项目,从原理图到PCB,包括网表板框导入等进行实例分析,其它书本不详细也少。
这个完全考虑到了,第二章有个非常简单的,用来介绍完整流程,最后一章,有三个,都不是特别复杂,对于入门与提高是完全足够,之所以不搞特别复杂的,也是不想让读者分心,因为只要基础打好了,后续只要有项目跟就很快提高了

好像没有引用某一楼的这个功能了?

开始出书啦!
恭喜恭喜啊!
书内容中串插些在论坛中经常涉及的问题、由于疏忽或者不熟悉而常犯的错误、一些操作技巧等等方面,这样对初学者比较有帮助,学起来比较节省时间!

reuse功能我们天天用,建议加上.

最好是能让对PADS一点儿都不懂的可以看的一清二楚,明白易懂.太感谢了!

看不懂
