为什么我的接地焊盘不能设置为热焊盘
录入：edatop.com 点击：

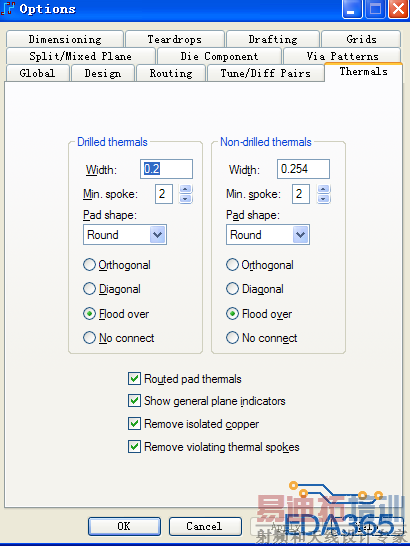

设置如图

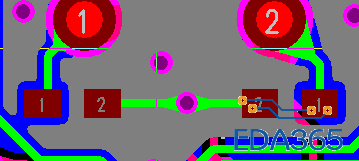

灌铜后的接地焊盘还是和屏蔽连在一起
灌铜后的接地焊盘还是和屏蔽连在一起
你自己截图的都是flood over了 选Orthogonal或者Diagonal
忘记说了图片红色这里 下拉菜单中都要改
选Orthogonal或者Diagonal 只有过孔变热焊盘了，元件接地焊盘还是没变热焊盘。
按照2楼的方法，不同的焊盘形状都要设置热焊盘。
下拉菜单里的要一一设置。
每种焊盘均要照2楼所说的设置（共有四种焊盘形状）。这样就可以了
谢谢啦终于知道怎么设置了
